Aardlekautomaat of aardlekschakelaar: welke beveiliging past bij jouw groepenkast? — Elvion Groep

Een aardlekautomaat is niet automatisch de beste keuze voor elke groepenkast. Zoek je het verschil tussen een aardlekautomaat of aardlekschakelaar? Dan kunnen de technische termen en schema’s de keuze al snel ingewikkeld maken. De basis is helder: een aardlekschakelaar reageert op lekstroom en werkt samen met installatieautomaten. Een aardlekautomaat combineert die aardlekbeveiliging met bescherming tegen overbelasting en kortsluiting. Welke oplossing past, hangt onder meer af van de stroomkringen en de opbouw van je bestaande groepenkast.

In dit artikel lees je hoe beide beveiligingen werken, wat de voor- en nadelen zijn en wat er kan uitvallen als een beveiliging uitschakelt. Ook ontdek je welke gegevens je kunt verzamelen voordat je een keuze maakt, bijvoorbeeld over de huidige groepsindeling en nieuwe elektrische apparatuur. Zo kun je gerichter bepalen welke vervolgstap past. Een goed ontworpen groepenkast begint bij beveiliging die aansluit op de installatie. ELVION GROUP levert en installeert groepenkasten, waaronder AEG Groepenkasten.

Aardlekautomaat of aardlekschakelaar: waarom is het verschil belangrijk?

Welke beveiliging hoort er in jouw groepenkast? Begin bij de vraag waartegen een stroomkring beschermd moet zijn. Een aardlekschakelaar reageert op lekstroom. Een aardlekautomaat combineert aardlekbeveiliging met beveiliging tegen te hoge stroom, zoals bij overbelasting of kortsluiting. Dat verschil beïnvloedt hoe apparaten in de kast samenwerken en welke delen van de installatie uitvallen bij een storing.

Een aardlekschakelaar bewaakt lekstroom; een aardlekautomaat bewaakt lekstroom én overstroom. Dat is het belangrijkste onderscheid, maar de apparaten zijn niet zonder meer uitwisselbaar. Ook installatieautomaten en de indeling van de stroomkringen bepalen hoe de beveiliging van jouw groepenkast is opgebouwd.

Wat doet een aardlekschakelaar?

Een aardlekschakelaar vergelijkt de stroom die via de fasegeleider naar een stroomkring gaat met de stroom die via de nulleider terugkomt. In een normaal werkende stroomkring zijn die stromen in balans. Loopt er stroom weg via een andere route, bijvoorbeeld door een fout naar aarde, dan ontstaat er een verschil. Zodra dat verschil de ingestelde aanspreekwaarde bereikt, schakelt de aardlekschakelaar de aangesloten delen van de installatie uit.

Een aardlekschakelaar beveiligt niet tegen overbelasting of kortsluiting. Daarvoor is een installatieautomaat nodig. Die onderbreekt de stroomkring als er te veel stroom loopt of kortsluiting ontstaat. Een aardlekschakelaar werkt dus samen met een of meer installatieautomaten. De precieze indeling hangt af van het ontwerp van de groepenkast. Een heldere uitleg van het werkingsprincipe vind je ook bij Aardlekschakelaar.

Wat doet een aardlekautomaat?

Een aardlekautomaat brengt twee functies samen in één component: hij reageert op lekstroom en beschermt tegen overstroom, waaronder overbelasting en kortsluiting. In een gebruikelijke opzet beveiligt zo’n automaat één afzonderlijke stroomkring. Bij een storing in die kring kan de aardlekautomaat die kring uitschakelen. Andere stroomkringen achter dezelfde aardlekbeveiliging worden daardoor niet automatisch spanningsloos. De precieze gevolgen hangen wel af van de totale opbouw van de installatie.

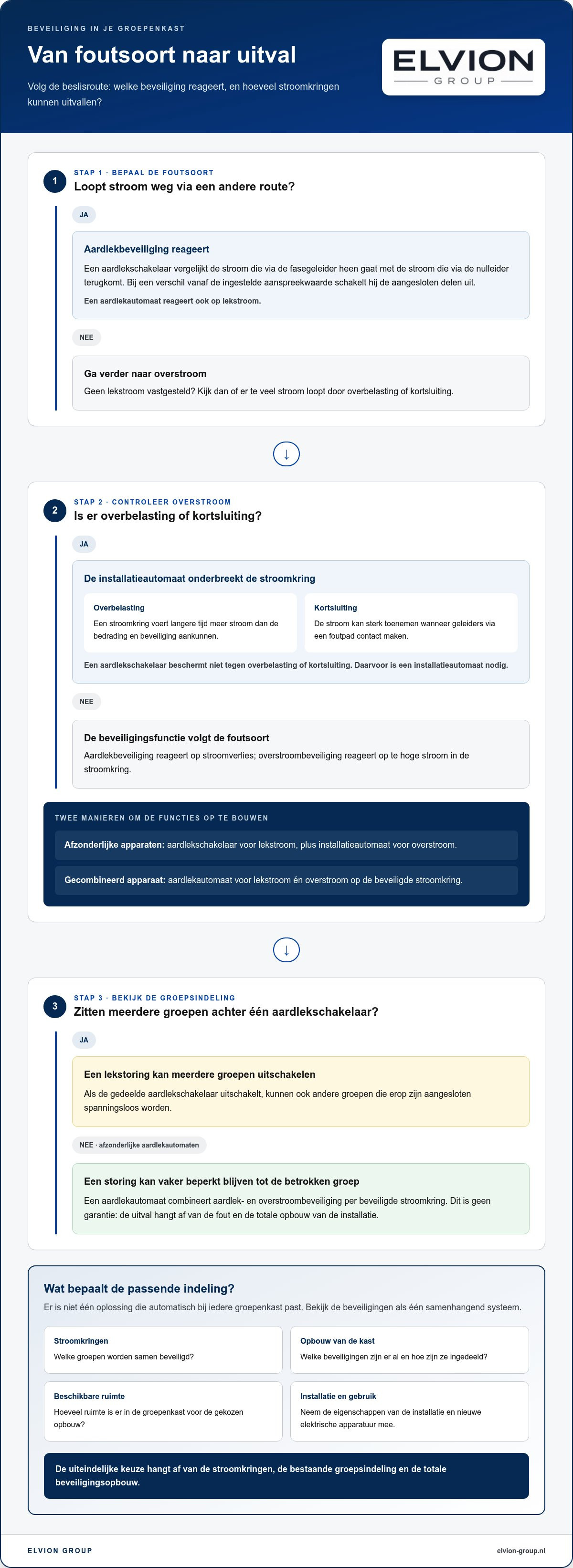

Je kunt de apparaten schematisch zo vergelijken:

• Afzonderlijke apparaten: aardlekschakelaar voor lekstroom, plus installatieautomaat voor overstroom.
• Gecombineerd apparaat: aardlekautomaat voor lekstroom én overstroom op de beveiligde stroomkring.

Dit is een functionele vergelijking, geen aansluitschema. Leid de volgorde en uitvoering van onderdelen niet af uit dit eenvoudige voorbeeld. Het laat wel zien waarom de vraag aardlekautomaat of aardlekschakelaar niet alleen over het type apparaat gaat. Kijk ook welke stroomkringen samen worden beveiligd en hoe storingen worden begrensd. Er is dus niet één oplossing die automatisch bij iedere groepenkast past.

Zo werken aardlekbeveiliging en installatieautomaat samen

Beveiligingen in een groepenkast hebben ieder een eigen taak. De ene reageert op stroom die ongewenst uit de stroomkring wegvloeit, de andere op een te hoge stroom door de bedrading. Door die functies goed op elkaar af te stemmen, wordt duidelijk welke beveiliging bij een fout uitschakelt en welke delen van de installatie stroom houden.

Welke foutsoorten herkennen de beveiligingen?

Lekstroom ontstaat wanneer stroom niet volledig via de bedoelde weg terugloopt, maar bijvoorbeeld door een isolatiefout naar aarde vloeit. De aardlekbeveiliging merkt het verschil op en schakelt uit. Dat helpt het risico op een gevaarlijke situatie te beperken, maar voorkomt niet elke mogelijke elektrische fout.

Overbelasting betekent dat een stroomkring gedurende langere tijd meer stroom voert dan de bedrading en beveiliging aankunnen. Dat kan bijvoorbeeld gebeuren wanneer meerdere apparaten samen langdurig veel vermogen vragen. De installatieautomaat bewaakt de stroom en kan uitschakelen voordat de overbelasting tot oververhitting leidt.

Kortsluiting is een fout waarbij geleiders met een verschillende elektrische spanning rechtstreeks of via een foutpad met elkaar in contact komen. De stroom kan dan sterk toenemen. De installatieautomaat is bedoeld om op zo’n hoge foutstroom te reageren en de stroomkring snel te onderbreken. Aardlekbeveiliging en overstroombeveiliging zijn dus niet hetzelfde: aardlekbeveiliging reageert op stroomverlies, overstroombeveiliging op een te hoge stroom in de stroomkring.

Waarom telt foutisolatie in de groepenkast?

De verdeling van de groepen bepaalt mede hoeveel van de installatie uitvalt. Zitten meerdere groepen achter één aardlekschakelaar, dan kan een lekstroom op één groep ervoor zorgen dat die aardlekschakelaar uitschakelt. Ook de andere aangesloten groepen kunnen dan spanningsloos worden. De installatieautomaat van een groep beschermt tegen overbelasting en kortsluiting, maar voorkomt niet dat een gedeelde aardlekschakelaar meerdere groepen uitschakelt bij lekstroom.

Met afzonderlijke aardlekautomaten worden aardlek- en overstroombeveiliging per betrokken stroomkring gecombineerd. Daardoor kan een storing vaker beperkt blijven tot de betreffende groep. Dat is geen garantie dat altijd maar één groep uitvalt: de werking hangt af van de fout en de totale beveiligingsopbouw. Bij het bepalen van de indeling tellen daarom niet alleen de componenten mee, maar ook de beschikbare ruimte, de verdeling van stroomkringen en de eigenschappen van de installatie.

Bekijk beveiligingen bij het ontwerpen of aanpassen van de kast als één samenhangend systeem. De uitleg over een AEG groepenkast installeren sluit daarbij aan: een passende kastindeling ondersteunt een veilige en overzichtelijke installatie. Bekijk de groepenkastoplossingen van ELVION GROUP voor informatie over groepenkasten die bij de installatie passen. Zo koppel je de keuze tussen een aardlekautomaat of aardlekschakelaar aan de daadwerkelijke situatie, niet alleen aan het type apparaat.

Aardlekautomaat versus aardlekschakelaar: vergelijk de gevolgen

De keuze gaat niet alleen over welk apparaat in de kast past. Ook de groepsindeling bepaalt wat er gebeurt als een beveiliging uitschakelt. Een aardlekschakelaar met installatieautomaten kan meerdere stroomkringen onder één aardlekbeveiliging samenbrengen. Een aardlekautomaat beveiligt doorgaans één stroomkring afzonderlijk tegen lekstroom en overstroom. De geschikte aanpak hangt af van de bestaande installatie, de gewenste foutisolatie en de geldende voorschriften.

Wanneer past een aardlekschakelaar met installatieautomaten?

Deze opbouw kan passend zijn wanneer meerdere groepen doelmatig achter gedeelde aardlekbeveiliging zijn verdeeld. Aardlekbeveiliging en installatieautomaten zitten dan als afzonderlijke apparaten in de kast. Houd rekening met wat er gebeurt bij uitschakeling: een fout op één aangesloten groep kan ook andere groepen achter dezelfde aardlekschakelaar spanningsloos maken. Beoordeel de indeling aan de hand van het ontwerp en de actuele toepasselijke voorschriften, waaronder NEN 1010.

Wanneer kan een aardlekautomaat logisch zijn?

Een aardlekautomaat per groep kan helpen om een fout tot die stroomkring te beperken. Dat is praktisch als je wilt voorkomen dat een storing op één groep ook andere aangesloten groepen uitschakelt. Daar staat tegenover dat je per kring een gecombineerd apparaat nodig hebt. De benodigde ruimte en aanpassingen hangen af van de componenten en de bestaande installatie. Er is dus geen vaste uitkomst voor iedere kast.

Een aardlekautomaat is daarmee niet automatisch de beste keuze. Beoordeel de groepsindeling, de gewenste bedrijfscontinuïteit en de beschikbare ruimte in samenhang. Dat is ook van belang als je plannen hebt voor een laadpunt. De gids over een groepenkast geschikt maken voor een laadpaal laat zien waarom een nieuwe toepassing gevolgen kan hebben voor de kast als geheel. Kies niet op basis van één voordeel of algemene vuistregel. Laat de installatiegegevens en componentkeuze als één ontwerp beoordelen. ELVION GROUP levert en installeert groepenkasten. Bekijk de groepenkastoplossingen van ELVION GROUP om je te oriënteren op een oplossing voor jouw installatie.

Zo bepaal je welke beveiliging jouw groepenkast nodig heeft

Begin niet bij een los apparaat, maar bij de hele installatie. De indeling van je groepenkast, de aangesloten apparatuur en plannen voor nieuwe toepassingen bepalen samen welke beveiliging logisch is. Met dit stappenplan breng je de belangrijkste informatie in kaart. Laat de technische beoordeling en eventuele aanpassing uitvoeren door een deskundige installateur.

Welke gegevens bepalen de keuze?

1. Breng de kastindeling in beeld. Noteer hoeveel groepen er zijn en welke groepen achter welke aardlekbeveiliging zitten. Gebruik daarvoor bestaande documentatie of de labels op de kast. Open de groepenkast niet om onderdelen zelf te inspecteren.
2. Bekijk wat de stroomkringen voeden. Denk aan verlichting, stopcontacten en apparaten die langdurig of met een hoger vermogen worden gebruikt. Noteer ook nieuwe apparatuur die je wilt laten aansluiten. Zo kan de belasting in samenhang worden beoordeeld.
3. Bepaal wat er moet gebeuren bij een storing. Wil je dat een fout op één stroomkring zo min mogelijk invloed heeft op andere delen van de woning? Die wens kan meewegen bij de keuze tussen gedeelde aardlekbeveiliging en afzonderlijke beveiliging per groep.
4. Laat de installatiegegevens toetsen. Beoordeel de bestaande bedrading, componenten en toepassing samen. Technische eisen kunnen per toepassing verschillen. Een installateur toetst de keuze daarom aan de actuele toepasselijke bepalingen van NEN 1010 en relevante productinformatie.

Checklist: laat de kastindeling, het aantal stroomkringen, de aangesloten en geplande apparatuur, de bestaande beveiligingen en de gewenste foutisolatie beoordelen.

Hoe voorkom je een onveilige aanpassing?

De juiste beveiliging kiezen is maar één deel van het werk. Ook de montage, de aansluiting op de bestaande installatie en de controles na afloop moeten kloppen. Een verkeerde combinatie of onjuiste aansluiting kan ertoe leiden dat een beveiliging niet werkt zoals bedoeld. Daarom zijn zowel de componentkeuze als de uitvoering en metingen van belang.

Werk niet zelf aan een open of onder spanning staande groepenkast. Ook als je alleen een beveiliging wilt vervangen, zijn elektrische risico’s niet altijd zichtbaar. Laat wijzigingen beoordelen en uitvoeren door een deskundige installateur. Wil je daarnaast inzicht in de staat van de installatie, lees dan meer over een elektrische installatie laten keuren.

Zo baseer je de keuze voor een aardlekautomaat of aardlekschakelaar op jouw installatie in plaats van op één algemene vuistregel. ELVION GROUP levert en installeert groepenkasten, waaronder AEG Groepenkasten. Bekijk de groepenkastoplossingen van ELVION GROUP voor een oplossing die aansluit op de kastindeling en installatiegegevens.

Een passende groepenkastoplossing met ELVION GROUP

Een veilige groepenkast begint met een ontwerp dat past bij de installatie en de manier waarop je die gebruikt. De keuze tussen een aardlekautomaat of aardlekschakelaar is daar één onderdeel van. Ook de bestaande kastindeling, de aangesloten apparatuur en eventuele uitbreidingsplannen tellen mee. ELVION GROUP is een elektrotechnisch installateur en levert en installeert onder meer AEG Groepenkasten. Zo kun je de beveiliging bekijken als onderdeel van een passende groepenkastoplossing.

Van beoordeling naar passende groepenkast

Een goede beoordeling begint bij de huidige situatie. Welke beveiligingen zitten er al in de kast? Hoe zijn de stroomkringen verdeeld en welke apparaten gebruiken die? Ook gewenste aanpassingen, zoals een nieuwe aansluiting of extra apparatuur, kunnen invloed hebben op de benodigde indeling. Door deze gegevens samen te bekijken, wordt duidelijker wat de groepenkast moet ondersteunen.

Vervolgens kan de kastindeling worden afgestemd op de toepassing en de installatiegegevens. Een doordachte indeling maakt zichtbaar welke beveiliging bij welke stroomkring hoort. Dat helpt om de installatie overzichtelijk te houden en de gevolgen van een storing beter te begrijpen. De geschikte componenten en configuratie volgen uit de beoordeling. Eén standaardoplossing past niet vanzelfsprekend bij elke bestaande kast.

Bij een nieuwe of aangepaste groepenkast kan ELVION GROUP de bestaande installatie en jouw wensen samenbrengen in een passend voorstel. AEG Groepenkasten zijn onderdeel van het aanbod. De oplossing wordt afgestemd op de situatie, zonder uit te gaan van een vaste indeling die voor iedere woning hetzelfde is.

Wat kun je verwachten van vakkundige uitvoering?

Een zorgvuldige uitvoering omvat meer dan het plaatsen van onderdelen. De componentkeuze moet passen bij de installatie en de beoogde toepassing. Ook een nette montage en controle van de uitgevoerde werkzaamheden dragen bij aan een overzichtelijke, goed samenhangende groepenkast. Welke controles nodig zijn en welke voorschriften van toepassing zijn, hangt af van de aard van de installatie of aanpassing.

Daarom worden de relevante bepalingen uit NEN 1010 en de actuele productinformatie betrokken bij de beoordeling. Zo sluit de keuze aan op de toepasselijke eisen, in plaats van op een algemene aanname. Werkzaamheden in de groepenkast vragen om technische kennis en brengen risico’s mee. Laat de beoordeling en uitvoering daarom over aan een deskundige installateur.

Wil je weten welke oplossing aansluit op jouw kastindeling en plannen? Bespreek jouw groepenkast met ELVION GROUP. Licht de bestaande situatie en gewenste aanpassingen toe, zodat de aanpak kan worden afgestemd op de installatiegegevens en het gebruik. Bespreek jouw groepenkast met ELVION GROUP.

Maak van inzicht een passende vervolgstap

Je hoeft niet zelf alle technische details te doorgronden om een goede vervolgstap te zetten. Begin met wat je al weet: welke apparaten zijn aangesloten, zijn er plannen voor uitbreiding en merk je dat een beveiliging regelmatig uitschakelt? Die informatie helpt om de vraag aardlekautomaat of aardlekschakelaar vanuit jouw woning te beoordelen, in plaats van vanuit een algemene vuistregel.

Noteer je wensen en veranderingen in huis. Laat daarna de groepenkast als geheel beoordelen voordat je onderdelen laat aanpassen. Zo voorkom je dat een keuze op zichzelf logisch lijkt, maar niet past bij de bestaande installatie. Een zorgvuldig afgestemde oplossing geeft duidelijkheid over de aanpak en helpt je met vertrouwen vooruit.

Wil je de mogelijkheden voor jouw situatie bespreken? Bespreek jouw groepenkast met ELVION GROUP en zet een concrete stap naar een passende oplossing.

Veelgestelde vragen

Is een aardlekautomaat veiliger dan een aardlekschakelaar?

Niet automatisch. De veiligheid hangt vooral af van de juiste keuze, installatie en werking van de beveiliging. Een aardlekautomaat kan praktisch zijn als je wilt dat een storing zo veel mogelijk beperkt blijft tot één stroomkring. Dat maakt het apparaat niet in elke groepenkast veiliger. Een passende oplossing houdt ook rekening met de bedrading, de installatieautomaten en de verdeling van de groepen. Laat bij twijfel de volledige opbouw beoordelen.

Kan een aardlekautomaat een aardlekschakelaar vervangen?

Dat kan in bepaalde ontwerpen, maar een aardlekautomaat is niet zonder beoordeling van de rest van de kast een rechtstreekse vervanging. Hij combineert aardlek- en overstroombeveiliging voor een stroomkring. Kijk daarom niet alleen naar het bestaande apparaat, maar ook naar welke groepen erachter zitten en hoe die beveiligd zijn. Bij vervanging kan herindeling nodig zijn. Een installateur beoordeelt of de aangepaste opzet past bij de installatie en actuele voorschriften.

Waarom schakelt een aardlekschakelaar steeds uit?

Herhaald uitschakelen kan wijzen op lekstroom in een apparaat, beschadigde bedrading of vocht in een aangesloten installatie. Denk bijvoorbeeld aan een apparaat dat uitschakeling veroorzaakt zodra je het inschakelt, of aan een probleem dat vooral bij nat weer optreedt. Zet de schakelaar niet steeds opnieuw aan zonder de oorzaak te laten onderzoeken. Noteer wanneer de uitval plaatsvindt en welke apparaten op dat moment in gebruik zijn. Die informatie helpt bij het opsporen van de oorzaak.

Hoe vaak moet je een aardlekschakelaar testen?

Volg voor de testfrequentie de gebruiksaanwijzing van de fabrikant of de aanwijzing op het apparaat. De aanbevolen interval kan per type verschillen, dus ga niet uit van een algemene frequentie zonder de instructies te controleren. De testknop controleert de uitschakelfunctie van de aardlekschakelaar, maar vervangt geen volledige inspectie van de installatie. Werkt de knop niet zoals beschreven, of schakelt de beveiliging niet uit, laat de aardlekschakelaar dan beoordelen door een installateur.

Welk type aardlekbeveiliging heb je nodig voor een laadpaal?

Dat hangt af van het laadpunt en de beveiliging die daarin is ingebouwd. Voor laadpunten is type B vaak vereist, maar de juiste keuze volgt uit de actuele productinformatie en toepasselijke normvoorschriften. Controleer daarom niet alleen het type laadpaal, maar ook de aardlekbeveiliging die de fabrikant voorschrijft en de indeling van de groepenkast. Laat deze gegevens samen beoordelen voordat je een laadpunt aansluit of de bestaande kast laat aanpassen.

Kun je zelf een aardlekautomaat of aardlekschakelaar vervangen?

Laat vervanging uitvoeren door een deskundige installateur. In een groepenkast kunnen ook na het uitschakelen van een groep delen onder spanning blijven. Bovendien moet het nieuwe onderdeel passen bij de installatie en na montage correct functioneren. Zelf vervangen brengt risico’s op elektrische schokken, brand of een beveiliging die niet goed werkt mee. Noteer bij een probleem welk apparaat of welke groep erbij betrokken is en geef die informatie door aan de installateur.
