Netwerkbekabeling aanleggen: van ontwerp tot getest netwerk — Elvion Groep

Een snelle verbinding begint niet altijd bij de nieuwste router. Vaak is ook de bekabeling in je gebouw bepalend. Netwerkbekabeling aanleggen vraagt om meer dan een kabelcategorie kiezen: begin met de ruimtes, apparaten en verbindingen die je nodig hebt. Zo voorkom je onhandige kabelroutes en aansluitingen die later beperkingen opleveren.

Hoeveel aansluitpunten heb je nodig? Welke kabel past bij het gebruik? En hoe werkt bekabeling samen met wifi en PoE-apparaten? Wifi access points en IP-camera’s zijn afhankelijk van een passende netwerkaansluiting. Breng daarom eerst in kaart waar de apparaten komen en hoe kabels daar praktisch naartoe lopen.

In dit artikel lees je hoe je aansluitpunten en kabelroutes plant, een kabel kiest en de installatie controleert. Ook ontdek je hoe bekabeling samenwerkt met wifi en PoE, en welke fouten je met een goede test kunt opsporen. Zo bouw je aan een netwerk dat past bij je gebouw en de apparaten die je gebruikt.

Waarom netwerkbekabeling aanleggen voor een stabiel netwerk?

Een netwerkkabel verbindt een apparaat via een fysieke dataverbinding met het netwerk. Dat is praktisch voor apparatuur op een vaste plek, zoals een computer of printer, of voor apparaten die langdurig verbonden moeten blijven. Wifi blijft handig voor telefoons en laptops die je meeneemt. In veel gebouwen vullen bekabelde en draadloze verbindingen elkaar aan.

Netwerkbekabeling is het geheel van fysieke kabels en aansluitingen waarmee apparaten met een netwerk worden verbonden. Kabels lopen vaak vanaf een centraal punt naar aansluitingen in verschillende ruimtes. Zo ontstaat een basis voor computers, printers, wifi access points en IP-camera’s. Ethernet is een veelgebruikte techniek voor zulke netwerkverbindingen. Lees meer over de achtergrond van Ethernet.

De beste opzet hangt af van de apparaten en hun locaties. Een camera aan de buitenzijde van een gebouw heeft een aansluiting nodig op de plek waar die wordt gemonteerd. Een access point plaats je op een locatie die past bij de gewenste draadloze dekking. Door aansluitpunten af te stemmen op het gebruik, voorkom je lange zichtbare kabels en afhankelijkheid van een onhandig geplaatste router.

• Vaste werkplek: een bekabelde aansluiting kan passen bij een computer die dagelijks op dezelfde plek staat.
• Gedeelde apparatuur: een netwerkaansluiting kan een printer verbinden met apparaten op meerdere werkplekken.
• Wifi en beveiliging: bekabeling kan de netwerkverbinding vormen voor access points en IP-camera’s.

Wanneer is netwerkbekabeling een logische keuze?

Een vaste verbinding is het overwegen waard als apparatuur niet verplaatst wordt, het netwerk intensief wordt gebruikt of de verbinding op een bepaalde plek geregeld wegvalt. Voor één computer kan een kabel naar de router volstaan. Voor aansluitingen in meerdere kamers vraagt netwerkbekabeling aanleggen om een plan voor routes en aansluitpunten. De gebouwindeling en het gebruik bepalen welke locaties praktisch zijn.

Wat is het verschil tussen bekabeld internet en wifi?

Een bekabelde verbinding vraagt om kabels en aansluitingen, maar geeft een apparaat een directe fysieke verbinding met het netwerk. Wifi biedt bewegingsvrijheid, maar het bereik en de ervaring kunnen variëren door afstand, muren, apparatuur en de inrichting van het netwerk. Kies daarom per apparaat: een vaste aansluiting past vaak bij apparatuur op een vaste plek, terwijl wifi handig is voor mobiele apparaten. Lees voor de draadloze vervolgstap de gids over wifi access points installeren.

Hoe ontwerp je netwerkbekabeling voor je gebouw?

Een goed ontwerp begint met een overzicht van wat je wilt aansluiten en waar. Door eerst het netwerk te ontwerpen, stem je aansluitpunten en kabelroutes af op het gebouw en voorkom je onnodige aanpassingen tijdens de aanleg. Dat is belangrijk voor een enkele werkruimte en zeker wanneer meerdere kamers of verdiepingen verbonden moeten worden.

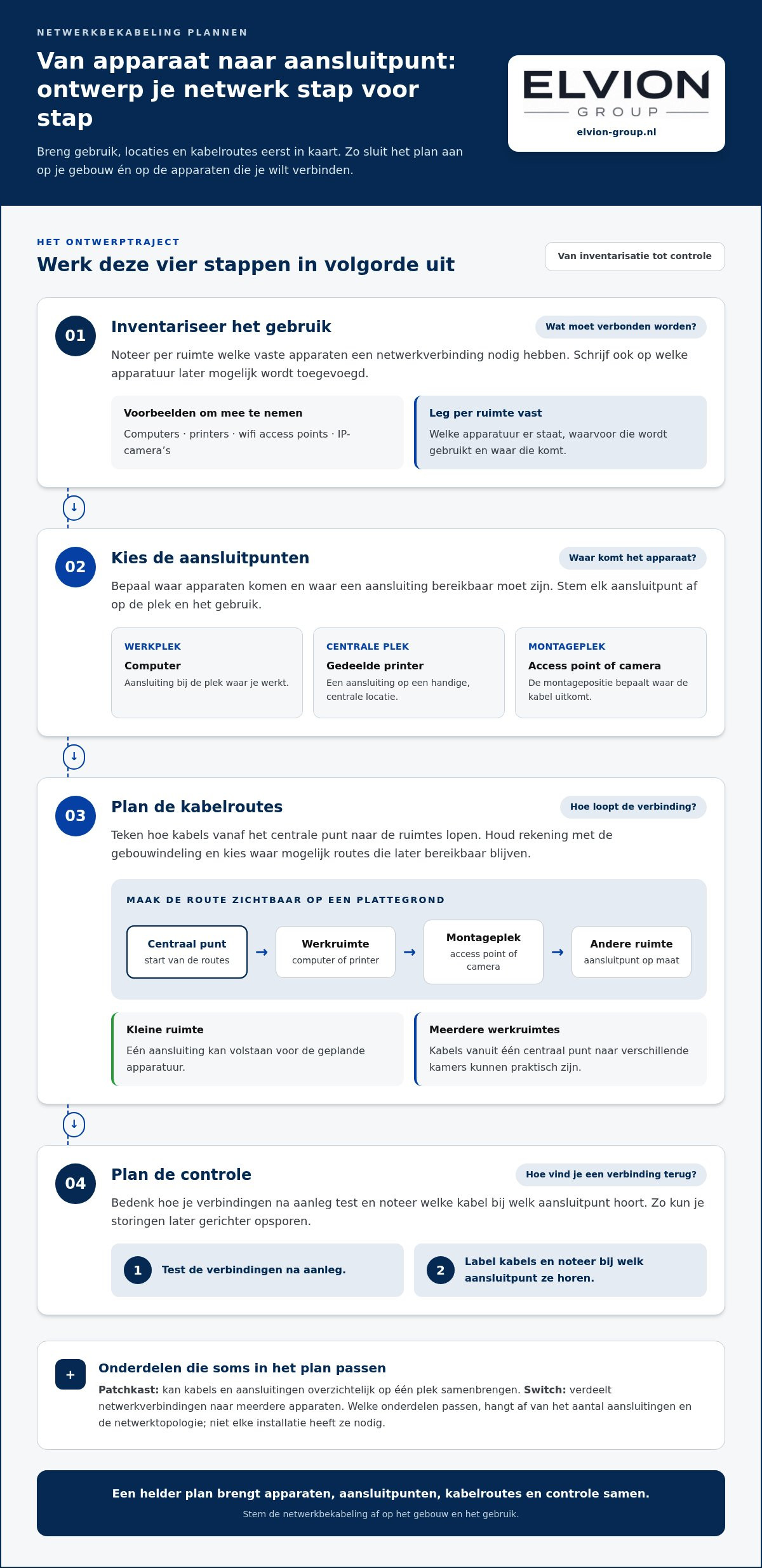

Werk de keuzes in deze volgorde uit:

1. Inventariseer het gebruik. Noteer per ruimte welke vaste apparaten een netwerkverbinding nodig hebben, zoals computers, printers, wifi access points en IP-camera’s. Schrijf ook op welke apparatuur later mogelijk wordt toegevoegd.
2. Kies de aansluitpunten. Bepaal waar apparaten komen en waar een aansluiting bereikbaar moet zijn. Denk aan een werkplek, printerhoek of cameramontageplek.
3. Plan de kabelroutes. Teken hoe kabels vanaf het centrale punt naar de ruimtes lopen. Houd rekening met de gebouwindeling en kies waar mogelijk routes die later bereikbaar blijven.
4. Plan de controle. Bedenk hoe je verbindingen na aanleg test en noteer welke kabel bij welk aansluitpunt hoort. Zo kun je storingen later gerichter opsporen.

Hoe bepaal je waar netwerkaansluitingen komen?

Loop het gebouw ruimte voor ruimte door. Noteer welke apparaten er staan, waarvoor ze worden gebruikt en waar ze komen. Een computer vraagt om een aansluiting bij de werkplek; een gedeelde printer is handig bereikbaar op een centrale plek. Voor een access point of IP-camera bepaalt de montagepositie waar de netwerkkabel moet uitkomen.

Bekijk daarna of de route naar elk punt logisch en bereikbaar is. In een kleine ruimte kan één aansluiting volstaan voor de geplande apparatuur. In een gebouw met meerdere werkruimtes kan het praktischer zijn kabels vanuit één centraal punt naar verschillende kamers te leiden. Een plattegrond met apparaatlocaties, aansluitpunten en kabelroutes maakt ontbrekende aansluitingen zichtbaar voordat de aanleg begint.

Welke rol spelen patchkasten en switches?

Een patchkast kan helpen om kabels en aansluitingen overzichtelijk op één plek samen te brengen. Een switch verdeelt netwerkverbindingen naar meerdere apparaten. Welke onderdelen passen, hangt af van het aantal aansluitingen en de netwerktopologie. Niet elke installatie heeft ze nodig.

Neem de positie van camera’s al in de ontwerpfase mee. Zo sluiten de netwerkpunten aan op de geplande locaties en routes. De uitleg over beveiligingscamera installeren gaat ook in op de relatie tussen camerakeuze, plaatsing en infrastructuur.

Een helder plan maakt de uitvoering overzichtelijker. Bekijk hoe ELVION GROUP als totaalinstallateur elektrotechnische en beveiligingstechnische installaties samenbrengt.

Welke netwerkkabel kies je en wanneer is PoE relevant?

De kabelcategorie geeft aan welke prestaties de bekabeling onder bepaalde omstandigheden kan ondersteunen. Een hogere categorie maakt niet automatisch je hele netwerk sneller. Apparatuur, aansluitingen, kabellengte en aanleg spelen ook mee. Kies dus op basis van het netwerk dat je nodig hebt, niet alleen op basis van het hoogste getal op de verpakking.

Wat is het verschil tussen Cat 5e, Cat 6 en Cat 6a?

Cat 5e en Cat 6 kunnen passen bij bestaande of minder veeleisende verbindingen. Cat 6a biedt meer ruimte voor toepassingen met hogere transmissiesnelheden. Onder de daarvoor geldende kanaalvoorwaarden kan Cat 6a 10 Gbit/s over maximaal 100 meter ondersteunen. De tabel vergelijkt de categorieën op hoofdlijnen.

Deze prestaties staan niet los van de installatie. De totale kanaallengte, aansluitpunten, afmontage en omgevingsinvloeden kunnen verschil maken. Houd daarom bij netwerkbekabeling aanleggen rekening met de kabelroute en de apparatuur die je aansluit. Een kabelcategorie kiezen zonder die context kan leiden tot een aansluiting die niet past bij je behoefte.

Wanneer gebruik je PoE voor access points of camera’s?

Power over Ethernet (PoE) combineert netwerkdata en elektrische voeding via een geschikte netwerkkabel. Dat is handig voor een wifi access point of IP-camera wanneer de voeding via de netwerkaansluiting loopt. De apparatuur, de voedingsvraag van het aangesloten apparaat en de bekabeling moeten daarvoor geschikt zijn.

IEEE-standaarden voor PoE omvatten verschillende vermogensniveaus: 802.3af levert maximaal 15,4 watt per poort, 802.3at maximaal 30 watt en 802.3bt Type 3 en Type 4 maximaal respectievelijk 60 en 100 watt per poort aan de voedingszijde. Het vermogen dat het apparaat ontvangt kan lager zijn, onder meer door verlies over de kabel. Let bij hogere PoE-vermogens ook op warmteontwikkeling, vooral wanneer kabels gebundeld liggen. Cat 6a is daarvoor een aanbevolen keuze, maar de juiste combinatie hangt af van de toepassing.

Controleer of kabel, switch of andere voedingsbron en apparaat op elkaar zijn afgestemd. Standaard-PoE onderhandelt tussen voedingsbron en apparaat. Passieve PoE doet dat niet en kan bij een verkeerde combinatie schade veroorzaken. ELVION GROUP levert en installeert wifi access points en IP-camera’s voor elektrotechnische en beveiligingstechnische projecten. Bekijk de netwerk- en installatieaanpak.

Hoe leg je netwerkbekabeling aan en controleer je het resultaat?

Een nette aanleg bestaat uit meer dan kabels tussen ruimtes trekken. Werk stap voor stap, zodat je aansluitingen zorgvuldig afmonteert, controleert en later terugvindt. Test iedere netwerkkabel na het afmonteren om fouten tijdig op te sporen.

1. Bereid de aanleg voor. Leg de plattegrond en het aansluitplan klaar. Bepaal waar het centrale punt en de aansluitingen komen en zorg dat kabels en aansluitmateriaal bij de toepassing passen.
2. Volg de geplande route. Controleer de route voordat je kabels trekt. Let op bereikbaarheid en voorkom waar mogelijk scherpe bochten, knikken en beschadiging.
3. Trek de kabels zorgvuldig. Voorkom dat kabels strak komen te staan of tijdens het trekken beschadigen. Houd de uiteinden herkenbaar, zodat je weet welk aansluitpunt erbij hoort.
4. Monteer de aansluitingen af. Sluit de kabels aan volgens de aansluitwijze van de gebruikte onderdelen. Controleer de montage voordat je netwerkapparatuur aansluit.
5. Test de verbindingen. Gebruik een geschikte kabeltester om te controleren of de aders goed zijn aangesloten en de verbinding aan beide uiteinden klopt. De test kan bijvoorbeeld een onderbreking of verwisselde aansluiting aantonen.
6. Leg de installatie vast. Noteer de route en koppel ieder label aan een aansluitpunt op de plattegrond of in een overzicht.

Welke controles horen na het afmonteren?

Controleer iedere kabel afzonderlijk en vergelijk de uitkomst met het aansluitplan. Een kabeltester kan laten zien of de verbinding elektrisch doorloopt en of de aders in de juiste volgorde zijn aangesloten. Bij een grotere installatie helpen kabelnummers om testresultaten aan de juiste ruimte te koppelen. Bewaar de resultaten en noteer aanpassingen. Een geslaagde test beschrijft de verbinding op dat moment, maar garandeert niet hoe het netwerk later presteert.

Welke aanlegfouten voorkom je met een goed plan?

Een verkeerd geplaatst aansluitpunt maakt een apparaat onhandig om aan te sluiten. Onduidelijke labels kosten tijd als je later een kabel zoekt. En een moeilijk bereikbare route maakt onderhoud lastiger. Controleer daarom de locatie en bestemming van elke kabel vóór en na de aanleg. Neem voor access points en IP-camera’s ook de montageplek mee.

Ga niet zonder controle uit van een bepaalde kabelprestatie of PoE-voeding. De werking hangt onder meer af van de kabel, de aangesloten apparatuur en de voedingsbehoefte. Controleer die combinatie voordat je het netwerk in gebruik neemt. Zo maak je netwerkbekabeling aanleggen overzichtelijker en verklein je de kans dat een probleem pas opvalt wanneer apparatuur niet goed werkt.

Wil je bekabeling combineren met wifi access points of IP-camera’s? Bespreek je netwerk- en installatieproject met ELVION GROUP.

Hoe helpt ELVION GROUP bij samenhangende netwerk- en installatieprojecten?

Netwerkbekabeling aanleggen vraagt om keuzes die op elkaar aansluiten: waar komen de aansluitpunten, welke apparaten worden aangesloten en hoe passen de netwerkverbindingen bij de rest van de installatie? ELVION GROUP is totaalinstallateur voor elektrotechniek en beveiligingstechniek en levert en installeert wifi access points en IP-camera’s. Door deze toepassingen mee te nemen in het projectplan, houd je de samenhang tussen bekabeling, draadloze dekking en camerabeveiliging overzichtelijk.

Wanneer is een geïntegreerde installatieaanpak handig?

Een samenhangende aanpak is handig wanneer een gebouw meerdere netwerktoepassingen heeft, zoals access points op verschillende plekken en camera’s op locaties die passen bij de beveiligingsbehoefte. Als je deze apparaten pas na het bepalen van de kabelroutes meeneemt, kunnen aansluitpunten onpraktisch uitkomen. Begin daarom bij het gebouw, de apparatuur en het beoogde gebruik.

Bij elektrotechnische en beveiligingstechnische projecten stemt ELVION GROUP netwerkbekabeling af op wifi access points en IP-camera’s. Daarbij bespreek je de apparaten, hun locaties en de infrastructuur die daarop aansluit. De invulling hangt af van het gebouw en de wensen.

Wat neem je mee naar een eerste projectbespreking?

Een volledig technisch ontwerp is niet nodig om te beginnen. Een overzicht van de ruimtes en apparaten geeft al richting. Noteer per ruimte wat er staat, wat je wilt aansluiten en waar een apparaat waarschijnlijk komt. Vermeld ook bestaande voorzieningen, zoals netwerkaansluitingen of een centrale plek voor netwerkapparatuur.

Maak wensen concreet met een plattegrond. Markeer mogelijke posities van access points en camera’s, vaste werkplekken en gedeelde apparatuur. Noteer welke punten prioriteit hebben en waar je later uitbreiding verwacht. Zo kan het ontwerp aansluiten op het dagelijks gebruik in plaats van op aannames.

Gebruik deze checklist als voorbereiding:

• Ontwerp: noteer het doel van het netwerk en de ruimtes die het moet bedienen.
• Kabelkeuze: beschrijf welke apparatuur je wilt aansluiten en welke eisen belangrijk zijn.
• Aansluitpunten: markeer de gewenste locaties voor apparaten, access points en camera’s.
• Controle: noteer hoe aansluitingen en meetresultaten na aanleg worden vastgelegd.

Met deze informatie kan de bespreking gericht gaan over de keuzes voor jouw gebouw. Wil je netwerkbekabeling, wifi access points of IP-camera’s samen bekijken? Bespreek je installatieproject met ELVION GROUP.

Maak je netwerkplan klaar voor de volgende stap

Een netwerkplan wordt bruikbaar wanneer je wensen vertaalt naar concrete keuzes voor het gebouw. Zet op een plattegrond waar apparaten komen en noteer welke aansluitingen belangrijk zijn. Zo bepaal je bij een verbouwing, nieuwe werkplek of uitbreiding gericht wat er moet veranderen. Neem toekomstige wensen mee, ook als je nog niet precies weet welke apparatuur je gaat gebruiken.

Wil je netwerkbekabeling aanleggen als onderdeel van een bredere installatie? Breng dan niet alleen de dataverbindingen, maar ook de samenhang met elektrotechniek en beveiliging in beeld. Een overzicht van de situatie en je prioriteiten is een praktisch vertrekpunt. Je hoeft niet elk technisch detail vooraf zelf uit te werken.

Bespreek je elektrotechnische of beveiligingstechnische project met ELVION GROUP en zet de vervolgstap naar een installatie die past bij jouw gebouw en gebruik.

Veelgestelde vragen over netwerkbekabeling

Is bekabeld internet beter dan wifi?

Niet in elke situatie. Bekabeld internet past vaak goed bij apparaten die op een vaste plek staan, terwijl wifi bewegingsvrijheid biedt. Denk aan een vaste computer die geregeld grote bestanden verstuurt tegenover een telefoon die je door het gebouw meeneemt. Ook de plaats van de router en muren kunnen invloed hebben op wifi. Kijk voor de keuze naar het apparaat, de locatie en het gebruik.

Welke netwerkkabel heb ik nodig voor mijn woning of bedrijf?

De juiste kabel hangt af van de aangesloten apparatuur en de netwerkprestaties die je nodig hebt. Controleer welke aansluitingen de netwerkapparatuur ondersteunt en of een access point of camera voeding via PoE krijgt. Cat 5e, Cat 6 en Cat 6a verschillen in mogelijkheden, maar de categorienaam vertelt niet alles over de uiteindelijke verbinding. Ook de lengte, connectoren en afmontage tellen mee.

Hoe lang mag een netwerkkabel zijn?

Er is niet één maximale lengte die voor elke kabel en installatie geldt. De limiet hangt af van de gebruikte techniek, apparatuur en opbouw van de verbinding. Een lange route met meerdere aansluitingen vraagt mogelijk om andere aandacht dan één doorlopende kabel. Controleer de specificaties van de netwerkapparatuur en bekabeling voordat je het tracé vastlegt. Houd genoeg lengte voor het aansluiten, maar rol kabels niet onnodig op of bundel ze zonder reden.

Kan ik zelf netwerkbekabeling aanleggen?

Je kunt beginnen met een inventarisatie: noteer welke apparaten je wilt aansluiten en markeer de locaties op een plattegrond. Het trekken en afmonteren vraagt om geschikte onderdelen en zorgvuldige verwerking. Een eenvoudige tester kan helpen een verkeerde aansluiting op te sporen. Bij meerdere ruimtes of PoE-apparatuur vraagt het ontwerp extra aandacht. Leg de routes en aansluitpunten eerst vast.

Hoe test je netwerkbekabeling na de aanleg?

Gebruik een netwerkkabeltester om te controleren of de aders aan beide uiteinden goed verbonden zijn en in de juiste volgorde zitten. Bij uitgebreidere eisen kan een andere meting nodig zijn dan een eenvoudige continuïteitscontrole. Noteer welk testresultaat bij welk aansluitpunt hoort, bijvoorbeeld op een plattegrond of in een kabeloverzicht. Zo vind je bij een probleem sneller de juiste verbinding terug.

Kan een netwerkkabel ook een access point of camera van stroom voorzien?

Ja, dat kan met Power over Ethernet (PoE), als de apparatuur en bekabeling geschikt zijn voor de toepassing. Controleer welk PoE-type de voedingsbron ondersteunt en hoeveel vermogen het aangesloten apparaat vraagt. Een switch met PoE moet passen bij de aangesloten apparatuur en het gezamenlijke vermogensverbruik. Kijk dus niet alleen naar de stekker of kabelcategorie. Bij passieve PoE ontbreekt de onderhandeling die standaard-PoE gebruikt om de voeding af te stemmen.

Heb ik een patchkast nodig voor netwerkbekabeling?

Nee, niet elke installatie heeft een patchkast nodig. Bij een kleine opzet met enkele aansluitingen kan een eenvoudige centrale plek voor netwerkapparatuur volstaan. Een patchkast kan overzicht bieden wanneer kabels uit meerdere ruimtes samenkomen of wanneer je aansluitingen wilt beheren. Bepaal de keuze op basis van het aantal kabels, de beschikbare ruimte en de apparatuur. Denk ook aan toegang, ventilatie en herkenbare labels.

Artikel door

Mike

Productexpert in elektrotechniek, gespecialiseerd in groepenkasten en beveiligingssystemen en aansluitingen.
