Noodverlichting installeren in uw bedrijf: keuze en aansluiting — Elvion Groep

Een bedrijfspand vraagt niet overal om dezelfde noodverlichting. Voor verblijfsruimten voor meer dan 75 personen en de besloten ruimten op hun vluchtroute is noodverlichting verplicht volgens artikel 6.3 van het Bouwbesluit 2012, volgens de Wettenbank. Voorgeschreven noodverlichting moet binnen 15 seconden werken en minimaal 60 minuten functioneren; op vluchtroutes geldt minimaal 1 lux.

Bij noodverlichting installeren in een bedrijf komt meer kijken dan armaturen ophangen. De bouw en functie van het pand bepalen waar licht nodig is, welk type armatuur past en hoe de voeding wordt aangesloten. Een kantoor, magazijn en werkplaats hebben elk hun eigen indeling en aandachtspunten.

Je wilt dat vluchtroutes zichtbaar blijven en dat de verlichting bij stroomuitval werkt zoals bedoeld. Dat vraagt om een passende keuze én een zorgvuldige aanleg van armaturen, voeding en bekabeling.

In dit artikel lees je welke regels en normen relevant zijn, hoe centrale en decentrale systemen verschillen en waar je bij de aansluiting op let. Ook ontdek je hoe je de oplossing afstemt op het type bedrijfsgebouw, zodat je met een helder plan verder kunt.

Wat houdt noodverlichting installeren bedrijf precies in?

Noodverlichting installeren in een bedrijf betekent armaturen, voeding en vluchtroutes goed op elkaar afstemmen. De functie en indeling van je pand bepalen waar verlichting nodig is en welke prestaties vereist zijn.

Toepassingslocaties en lichtprestaties

Begin met de ruimten waar mensen verblijven en de routes naar veilige uitgangen. Volgens artikel 6.3 van het Bouwbesluit 2012 moeten verblijfsruimten voor meer dan 75 personen en de besloten ruimten waardoor hun vluchtroute voert noodverlichting hebben, volgens de Wettenbank. Ook onder meer besloten ruimten en bepaalde functieruimten vallen onder de genoemde bepalingen.

Bekijk vervolgens waar vluchtwegaanduidingen, bochten, niveauverschillen en brandbestrijdingsmiddelen zitten. Op Nederlandse vluchtroutes moet de noodverlichting minimaal 1 lux leveren. Dat licht helpt mensen de route en veiligheidsvoorzieningen te vinden wanneer de normale verlichting uitvalt. Breng per ruimte in kaart welke armaturen de route correct zichtbaar maken.

Verantwoordelijkheid en brandduur

Als werkgever ben je volgens de Arbowet verantwoordelijk voor een veilige werkomgeving. Daar horen een passende installatie en onderhoud van de noodverlichting bij. Neem daarom niet alleen vluchtroutes op in je plan, maar ook ruimten waar medewerkers werken en plekken waar plotselinge duisternis extra risico oplevert.

Noodverlichtingssystemen moeten bij uitval van de normale elektriciteitsvoorziening minimaal 60 minuten functioneren. De voorgeschreven noodverlichting moet binnen 15 seconden na uitval werken. Die prestaties beïnvloeden de keuze van armaturen en voeding. Leg vast welke verlichting in elke ruimte dienstdoet als noodverlichting en hoe de werking tijdens onderhoud wordt gecontroleerd.

Eisen en technische normen

De normen behandelen verschillende onderdelen van het ontwerp. NEN-EN 1838:2013 is relevant voor de toegepaste verlichtingstechniek, volgens Overheid.nl. NEN-EN-IEC 60598-2-22 is relevant voor noodverlichtingsarmaturen. Bij de aanleg vormt NEN 1010 een uitgangspunt; voor installatie en controle is NEN-EN 50172 relevant.

Een centraal noodvoedingssysteem valt onder de voorschriften van NEN-EN 50171. Deze normen zijn geen vervanging voor een locatieplan: de route, het gebruik van de ruimte en de stroomvoorziening moeten samen kloppen. Noteer daarom per armatuur de functie, aansluiting en positie. Zo kun je beoordelen of de gekozen verlichting de route daadwerkelijk ondersteunt.

Installateur kiezen en installatieverloop

Hoe kies je een vakbekwame installateur voor noodverlichting? Kies iemand die de toepasselijke normen kan toelichten en het ontwerp, de aansluitingen en testresultaten documenteert. Controleer of de aanpak rekening houdt met de functie van elke ruimte, de vluchtroutes en de bestaande elektrische installatie.

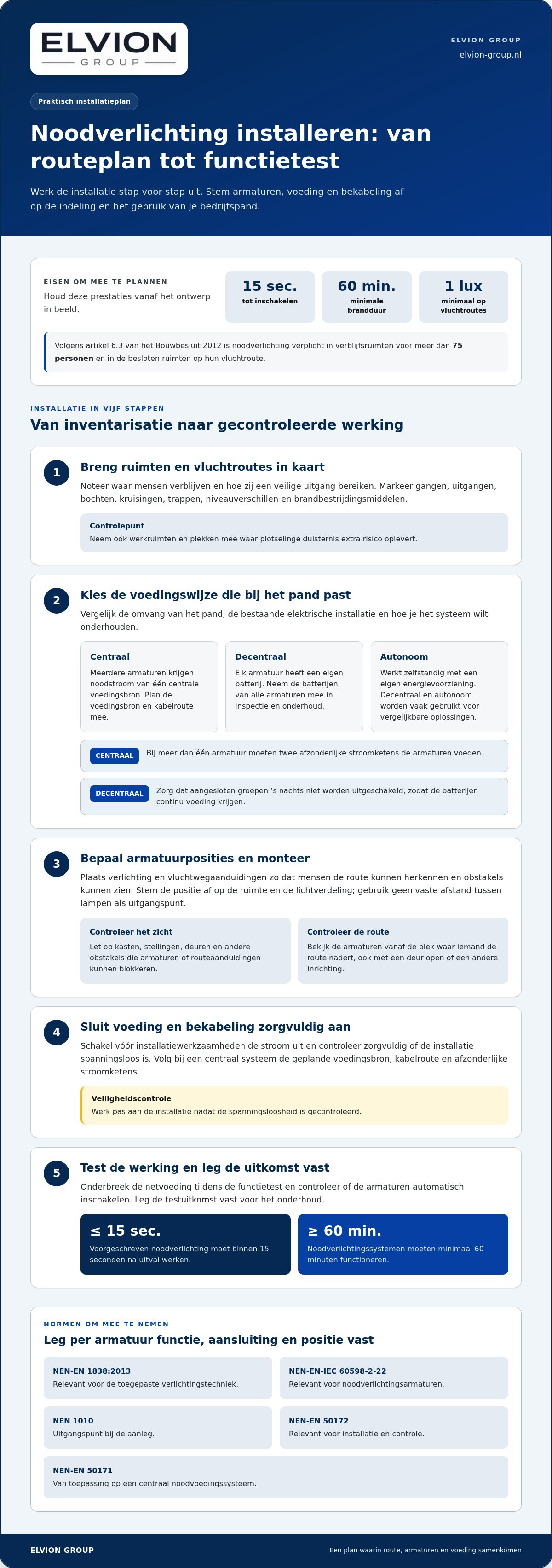

Hoe verloopt noodverlichting installeren in een bedrijf? Eerst brengt de installateur de ruimten en vluchtroutes in kaart. Daarna bepaalt die de armatuurposities en voedingswijze, en volgen de bekabeling en aansluitingen. Na plaatsing komt een functietest: de netvoeding wordt gecontroleerd onderbroken om na te gaan of armaturen automatisch inschakelen. Leg de uitkomst vast voor het onderhoud.

Keuze tussen centrale, decentrale en autonome armaturen

De voedingswijze bepaalt hoe noodarmaturen blijven werken wanneer de normale stroom uitvalt. Kies daarom niet alleen op basis van het armatuur. Kijk ook naar de omvang van het pand, de bestaande elektrische installatie en de manier waarop je het systeem wilt onderhouden.

Centrale, decentrale of autonome voeding

Bij een centraal gevoed systeem krijgen meerdere armaturen noodstroom van één centrale voedingsbron. Dat kan overzicht bieden in een gebouw met veel armaturen en samenhangende bekabeling. Bij meer dan één armatuur moeten twee afzonderlijke stroomketens de armaturen voeden. Neem de indeling van die ketens daarom al mee in het ontwerp.

Decentrale armaturen hebben elk een eigen batterij. Een storing in één armatuur hoeft daardoor niet automatisch de voeding van andere armaturen te beïnvloeden. Let wel op de aangesloten groepen: die mogen ’s nachts niet worden uitgeschakeld, zodat de batterijen continu voeding krijgen. Een autonoom armatuur werkt ook zelfstandig met een eigen energievoorziening. De termen decentraal en autonoom worden vaak gebruikt voor vergelijkbare oplossingen.

Vergelijk de opties op bereikbaarheid en onderhoud. Bij centrale voeding vraagt de voedingsbron afzonderlijke aandacht. Bij decentrale armaturen moet je de batterijen van elk armatuur meenemen in inspectie en onderhoud. In een kantoor met verspreide gangen kan een andere indeling praktisch zijn dan in een magazijn met lange routes.

Armaturen positioneren en monteren

Begin met een plattegrond waarop uitgangen, gangen, kruisingen, trappen en veranderingen in looprichting staan. Markeer waar mensen bij stroomuitval de route of obstakels moeten kunnen herkennen. Controleer daarna of kasten, stellingen of deuren het zicht op armaturen en routeaanduidingen blokkeren.

Monteer vluchtwegaanduidingen op plekken waar ze vanaf de looproute herkenbaar zijn. Plaats verlichting zo dat de route zichtbaar blijft en aandachtspunten niet in de schaduw vallen. Denk aan een bocht achter een magazijnstelling of een deur naar een trappenhuis. De exacte positie hangt af van de ruimte en lichtverdeling, niet van een vaste afstand tussen lampen.

Controleer na montage elk armatuur vanaf de plek waar iemand de route nadert. Kijk ook of een geopende deur of verplaatste inrichting het zicht belemmert. Noteer de posities op de plattegrond. Zo kan een latere inspectie de geplande opstelling vergelijken met de situatie ter plaatse.

Keuze en plaatsing afstemmen

Stem de armatuurkeuze af op de functie van elke zone. In een gang moet de looprichting herkenbaar zijn; in een open werkruimte moeten obstakels en uitgangen goed zichtbaar blijven. Leg per locatie vast welk armatuurtype past, waar de voeding vandaan komt en hoe het armatuur bereikbaar blijft voor montage en onderhoud.

Een helder installatieplan verbindt die keuzes met de bestaande elektrische installatie. Laat de noodverlichting en overige elektrotechnische voorzieningen in samenhang bekijken via advies over elektrotechnische installaties.

Stroom uitschakelen en spanningsloosheid controleren

Voor werkzaamheden aan noodverlichting moet de juiste voeding worden geïsoleerd. Een bedrijfspand kan meerdere groepen, een centrale noodvoeding en armaturen met eigen batterijen hebben. Schakel dus niet zomaar een willekeurige groep uit. Breng eerst de installatie in kaart en bepaal welke delen tijdens het werk veilig buiten bedrijf kunnen.

Voeding en betrokken groepen identificeren

Bekijk de groepenkast en volg de aansluitingen naar de noodarmaturen. Markeer welke groep voor de normale netvoeding zorgt en of er een centrale voedingsbron is. Bij decentrale armaturen kan de ingebouwde batterij actief blijven nadat de netspanning is uitgeschakeld. Een uitgeschakelde groep schakelt dus niet automatisch alle elektrische bronnen uit.

Informeer gebouwgebruikers vooraf over de werkzaamheden. Als een vluchtroute tijdelijk minder zichtbaar is, stem de planning dan af op het gebruik van de ruimte. Noteer welke schakelaar of groepsaanduiding bij het werk hoort. Zo voorkom je dat iemand een verkeerde voeding uitschakelt of die later onverwacht weer inschakelt.

Uitschakelen en opnieuw inschakelen voorkomen

Schakel de betreffende groep uit voordat je aan aansluitingen werkt. Voorkom dat een collega de schakelaar ongemerkt terugzet. Plaats een duidelijke waarschuwing bij de groepenkast en baken de werkplek af. Neem ook de centrale noodvoeding op in het werkplan. Anders kan de installatie spanning blijven voeren, ondanks het uitschakelen van de gewone groep.

Laat de installatie controleren door iemand met passende elektrotechnische kennis. Gebruik een geschikte spanningstester en controleer het meetinstrument vóór en na de meting. Meet op de werkplek, niet alleen bij de groepenkast. Een uitgeschakelde schakelaar bewijst op zichzelf niet dat de aansluitpunten spanningsloos zijn.

Spanningsloosheid vaststellen vóór montage

Werk in een vaste volgorde: bepaal de voeding, schakel die uit, voorkom herinschakeling en meet daarna de aansluitpunten. Controleer ook of een batterij of centrale voeding apart actief kan blijven. Begin pas met montage of aansluitwerk nadat de bevoegde uitvoerder de situatie heeft beoordeeld. Dat is vooral belangrijk bij armaturen die bij stroomuitval automatisch omschakelen.

Houd waar nodig werkende noodverlichting beschikbaar tijdens de werkzaamheden. Test na afronding de normale voeding en de werking van de armaturen. Door de hoofdvoeding gecontroleerd te onderbreken, kun je zien of de noodverlichting automatisch inschakelt. Noteer welke groep is hersteld en welke armaturen zijn getest, zodat de installatie weer overzichtelijk in gebruik kan worden genomen.

Voeding en bekabeling van centrale noodverlichting

Bij centrale noodverlichting komt de noodvoeding vanuit één centrale voorziening naar de armaturen. Het ontwerp verbindt die voeding met de vluchtroute en de elektrische verdeling van het gebouw. NEN-EN 50171 bevat voorschriften voor centrale noodvoedingssystemen. Bepaal daarom vóór de aanleg welke armaturen erop aansluiten en hoe kabels veilig door het pand lopen.

Stroomketens en verdeling

Bij een centraal gevoed systeem met meer dan één armatuur moeten twee afzonderlijke stroomketens de armaturen voeden. Verdeel de armaturen daarom niet zonder plan over de beschikbare ketens. Geef op een installatieschema aan welke routes en armaturen bij elke keten horen. Zo blijft duidelijk welk deel betrokken is bij werkzaamheden of een storing.

NEN-EN 50172 stelt ook eisen aan de werking bij een lokale storing, zoals een storing in een eindgroep. Dat vraagt om een ontwerp waarin de stroomverdeling en storingsreactie inzichtelijk zijn. Noteer de groepaanduidingen bij de centrale voeding en op het schema. Een monteur kan dan bij inspectie gericht controleren welke armaturen reageren.

Kabeldoorsnede en route

Voor standaard noodverlichtingsarmaturen wordt meestal een draad van 1,5 mm² gebruikt. Bij zwaardere groepen of langere kabeltrajecten kan 2,5 mm² nodig zijn. De benodigde doorsnede hangt dus samen met de belasting en de afstand tot de armaturen. Laat die factoren vóór aanleg beoordelen, in plaats van één kabelmaat voor het hele gebouw aan te nemen.

Leg de kabelroute vast voordat plafonds worden gesloten of kabelgoten vol raken. Houd in het schema rekening met vertakkingen, bereikbaarheid en de positie van elk armatuur. Een lange route naar een magazijngang kan andere keuzes vragen dan een korte aansluiting boven een uitgang. Gebruik het schema later bij wijzigingen, storingen en onderhoud.

Voeding aansluiten en werking testen

Laat aansluitingen uitvoeren volgens het ontwerp en de toepasselijke installatievoorschriften. Controleer vóór inschakeling of de centrale voeding, stroomketens en armatuuraansluitingen overeenkomen met het schema. Bij een centraal systeem hoort ook de energieopslag, bijvoorbeeld een batterijvoorziening, bij de noodvoeding. De gekozen opzet moet ervoor zorgen dat de armaturen werken wanneer de normale voeding wegvalt.

Test het systeem na aanleg. Simuleer uitval van de normale voeding en controleer of de aangesloten armaturen reageren. Beproef ook een lokale storing volgens de installatieopzet, zodat duidelijk is hoe de ketens functioneren. Leg datum, gecontroleerde armaturen en bevindingen vast. Zo heeft de volgende inspectie een bruikbaar uitgangspunt en kun je afwijkingen gericht opvolgen.

Noodverlichting voor verschillende typen bedrijfsgebouwen

De juiste oplossing hangt ook af van de bouw en functie van het pand. Een kantoor, magazijn en werkplaats hebben verschillende routes en ruimten. Kijk daarom niet alleen naar het aantal armaturen. Breng per gebouwtype in kaart waar mensen werken, hoe ze het pand verlaten en welke obstakels onderweg zichtbaar moeten blijven.

Kantoren en publieksruimten

Begin in een kantoor met gangen, trappenhuizen, vergaderruimten en uitgangen. Teken de looproutes op een plattegrond en markeer deuren die niet direct op een gang uitkomen. Controleer daarna of routeaanduidingen vanuit vergaderzalen zichtbaar zijn. Een wand of glazen afscheiding kan het zicht op een uitgang beperken.

Publieksruimten vragen om aandacht voor de bezetting en de manier waarop bezoekers de uitgang vinden. Denk aan een ontvangstruimte met meerdere deuren of een zaal met rijen stoelen. De indeling kan veranderen, dus neem vaste looproutes en mogelijke obstakels mee in het ontwerp. Zo sluit de plaatsing aan op het daadwerkelijke gebruik.

Magazijnen en bedrijfshallen

In een magazijn kunnen hoge stellingen het zicht op armaturen en uitgangsborden blokkeren. Loop daarom de routes langs stellingen, laadruimten en deuren ter plaatse na. Markeer kruisingen en plekken waar de looprichting verandert. Controleer ook of een gewijzigde opslagindeling de zichtbaarheid beïnvloedt.

Een bedrijfshal kan open werkzones combineren met aparte ruimten, zoals een kleedruimte of technische ruimte. Noteer die zones afzonderlijk. Kijk waar medewerkers gereedschap gebruiken, machines bedienen of naar een uitgang moeten lopen. Een plan dat alleen de hoofdgang toont, kan belangrijke verbindingen over het hoofd zien.

Werkplaatsen en gebouwen met meerdere functies

Een werkplaats vraagt om een indeling die rekening houdt met machines, werkbanken en bewegende materialen. Volg de route vanaf elke werkzone naar een uitgang en noteer waar zichtlijnen worden onderbroken. Denk bijvoorbeeld aan een werkbank achter een machine of een deur naar een opslagruimte.

In een pand met een kantoor, werkplaats en magazijn kunnen de behoeften per zone verschillen. Maak daarom één gebouwplan met afzonderlijke aanduidingen per functie. Koppel elke zone aan de route die medewerkers daadwerkelijk gebruiken. Controleer daarna of gedeelde doorgangen vanuit alle aangesloten ruimten herkenbaar blijven.

Van gebouwplan naar controle

Hanteer voor een praktisch ontwerp deze volgorde: inventariseer de functies, teken de looproutes, markeer de uitgangen en controleer de zichtlijnen. Leg daarna de armatuurposities vast en vergelijk de tekening met de situatie ter plaatse. Herhaal die controle bij een verbouwing, nieuwe stellingen of gewijzigde werkplekken.

Wil je de verlichting en elektrische indeling van jouw bedrijfsgebouw laten afstemmen op het gebruik? Bespreek de elektrotechnische aanpak en werk toe naar een plan dat bij de verschillende zones past.

ELVION GROUP: AEG Groepenkasten

ELVION GROUP helpt je de noodverlichting af te stemmen op de elektrische installatie van je bedrijfspand. Dat is vooral relevant wanneer je de verdeling in de groepenkast aanpast of nieuwe verlichting laat plaatsen. Een overzichtelijke aansluiting maakt duidelijk welke groepen en voorzieningen bij de installatie horen.

ELVION GROUP levert en installeert AEG Groepenkasten. Bespreek de bestaande groepenkast, de geplande armaturen en de gewenste voedingsopzet voor jouw gebouw. Zo neem je de noodverlichting mee in een samenhangend elektrotechnisch plan. Voor camerabeveiliging levert ELVION GROUP Hikvision- en Dahua-IP-camera’s; die voorziening staat los van de noodverlichting.

Neem contact op met ELVION GROUP om de elektrotechnische situatie en mogelijke vervolgstappen te bespreken.

Maak je installatie klaar voor de volgende verandering

Een bedrijfsgebouw blijft in beweging. Werkplekken veranderen, afdelingen krijgen een andere functie en nieuwe apparatuur vraagt om aanpassingen. Neem noodverlichting daarom mee bij een verbouwing of wijziging van looproutes. Zo blijft het ontwerp aansluiten op het daadwerkelijke gebruik van het pand door medewerkers en bezoekers.

Een plan voor noodverlichting installeren in je bedrijf is een praktisch vertrekpunt. Leg vast wie wijzigingen aan de installatie bijhoudt en hoe controles worden gedocumenteerd. Dat geeft overzicht bij onderhoud en maakt latere aanpassingen eenvoudiger en zorgvuldiger. Houd ook rekening met de bestaande elektrische installatie, zodat de keuzes voor armaturen en voeding passen bij het gebouw.

Wil je de elektrotechnische situatie van jouw bedrijfspand bespreken? Neem contact op met ELVION GROUP en bespreek welke vervolgstap past bij jouw plannen.

Met een doordacht plan werk je toe naar een installatie die meebeweegt met je bedrijf. Zo bouw je gericht verder aan een veilige en overzichtelijke werkomgeving.

Veelgestelde vragen over noodverlichting

Hoe lang moet noodverlichting blijven branden tijdens een calamiteit?

Noodverlichting moet minimaal 60 minuten blijven functioneren wanneer de normale stroom uitvalt. Die brandduur geeft aanwezigen tijd om een gebouw veilig te verlaten. Controleer bij een test niet alleen of de lamp aanspringt, maar ook of de batterij de vereiste werking volhoudt. Een armatuur dat kort brandt, kan aanvankelijk goed lijken, maar biedt onvoldoende verlichting tijdens een langere ontruiming.

Hoe sluit ik noodverlichting aan?

Sluit noodverlichting aan volgens het ontwerp en de toepasselijke installatievoorschriften. Bepaal eerst welke voeding bij het armatuur hoort en of het een centrale voeding of eigen batterij gebruikt. Schakel de juiste voeding uit en laat controleren of de werkplek spanningsloos is. Test na montage de automatische inschakeling door de normale voeding gecontroleerd te onderbreken. Leg de aansluiting en testuitkomst vast.

Hoe vaak moet noodverlichting gekeurd worden?

Laat de noodverlichting minimaal jaarlijks volledig onderhouden. Controleer daarnaast regelmatig of armaturen zichtbaar, onbeschadigd en normaal functionerend zijn. Een praktijktest toont of lampen inschakelen; een autonomietest controleert hoelang ze blijven werken. Noteer defecten, vervangen onderdelen en testresultaten. Zo kun je terugkerende problemen, zoals een batterij met onvoldoende capaciteit, gericht opvolgen.

Hoe werkt een bedrijfsnoodverlichting systeem?

Een bedrijfsnoodverlichtingssysteem schakelt verlichting in wanneer de normale stroomvoorziening uitvalt. Bij decentrale armaturen levert een ingebouwde batterij de noodstroom; centrale systemen gebruiken een centrale voedingsvoorziening. De armaturen verlichten bijvoorbeeld gangen, trappen en uitgangen, terwijl routeaanduidingen de richting aangeven. Een gecontroleerde stroomonderbreking laat zien of het systeem automatisch omschakelt en of de armaturen reageren.

Mag een elektricien dit zelf doen of is specialistisch werk vereist?

Je kunt de installatie zelf uitvoeren als je over de juiste kennis en opleiding beschikt. Dat is belangrijk bij werkzaamheden aan elektrische aansluitingen, centrale voedingen en armaturen met batterijen. De uitvoerder moet de juiste groepen herkennen, veilig spanningsloos werken en de werking na montage testen. In een gebouw met meerdere stroomketens vraagt het ontwerp bovendien om nauwkeurige documentatie.

Moet noodverlichting op een aparte groep?

Dat hangt af van de gekozen opzet en de armaturen. Decentrale armaturen moeten aangesloten blijven op groepen die ’s nachts niet worden uitgeschakeld, zodat hun batterijen voeding krijgen. Bij centrale voeding met meerdere armaturen zijn twee afzonderlijke stroomketens nodig. Breng daarom de groepsindeling en schakeltijden in kaart. Zo voorkom je dat regulier uitschakelen de laadvoorziening van de armaturen onderbreekt.

Wanneer is een noodverlichtingsplan verplicht?

De wettelijke verplichting voor noodverlichting geldt op aangewezen locaties; een plan helpt bepalen welke ruimten en routes daarin vallen. Volgens artikel 6.3 van het Bouwbesluit 2012 moeten verblijfsruimten voor meer dan 75 personen en de besloten ruimten op hun vluchtroute noodverlichting hebben, volgens de Wettenbank. Teken daarom per verdieping de bezette ruimten, doorgangen, uitgangen en routeaanduidingen in.

Welke wettelijke eisen gelden in Nederland voor noodverlichting in een bedrijf?

De eisen betreffen onder meer locaties, lichtprestaties, inschakeltijd en brandduur. De voorgeschreven noodverlichting moet binnen 15 seconden functioneren en minimaal 60 minuten blijven branden. Op vluchtroutes geldt minimaal 1 lux. Artikel 6.3 van het Bouwbesluit 2012 noemt ruimten met meer dan 75 personen en hun besloten vluchtroutes, volgens de Wettenbank. Relevante technische normen zijn NEN 1010, NEN-EN 1838 en NEN-EN 50172.
