Zo kiest u de juiste voedingskabel voor uw warmtepomp — Elvion Groep

Een te dunne voedingskabel kan de veilige aansluiting van je warmtepomp in de weg staan. Bij een kabeltraject tot circa 20-25 meter gelden als vuistregel minimaal 2,5 mm² bij een groep van 16 ampère, 4,0 mm² bij 20 ampère en 6,0 mm² bij 25 of 32 ampère. De juiste voedingskabel voor warmtepompinstallaties hangt ook af van de aansluiting: een 1-fase warmtepomp werkt op 230 V en gebruikt een 3-aderige kabel, terwijl grotere volledig elektrische modellen 400 V met een 5-aderige kabel kunnen vragen.

Je wilt niet alleen de juiste kabeldoorsnede kiezen, maar ook weten hoe de units met elkaar worden verbonden en hoe de aansluiting in de meterkast is geregeld. De benodigde bedrading hangt onder meer af van het aantal fasen, de beveiliging en de kabellengte. Bij een lang traject kan spanningsval betekenen dat je een grotere doorsnede nodig hebt voor de voedingskabel van de warmtepomp.

In dit artikel lees je hoe je de kabel en bedrading bepaalt, welke verbinding tussen binnen- en buitenunit nodig kan zijn en waarom een aparte groep en werkschakelaar aandacht verdienen. Zo krijg je overzicht over de volledige aansluiting, van de meterkast tot de buitenunit.

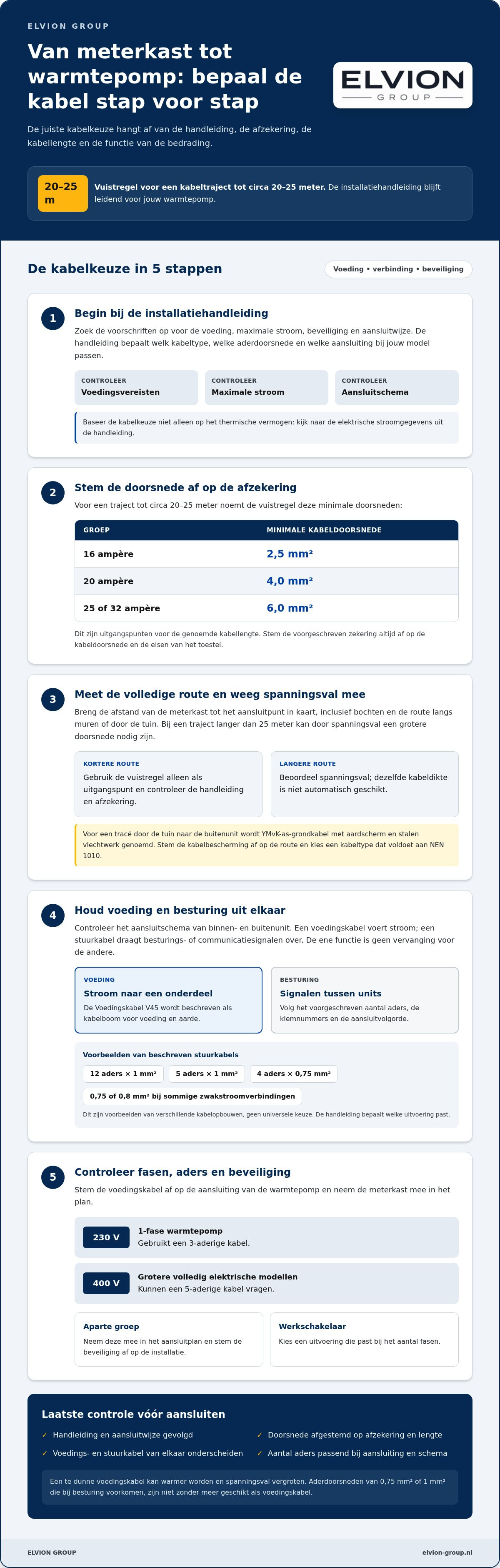

Wat moet de doorsnede zijn van de bedrading van de meterkast naar de warmtepomp?

Kies de kabel op basis van de installatiehandleiding, de afzekering en de kabellengte. Voor een traject tot circa 20-25 meter noemt de vuistregel minimaal 2,5 mm² bij 16 ampère, 4,0 mm² bij 20 ampère en 6,0 mm² bij 25 of 32 ampère. Een voedingskabel voor een warmtepomp moet daarnaast passen bij de gevraagde aansluiting. Een te dunne kabel kan warm worden; een verkeerde aansluiting kan storingen of een onveilige situatie veroorzaken.

1. Kabelkeuze afstemmen op de installatiehandleiding

   Begin met de installatiehandleiding van jouw warmtepomp. Zoek de voorschriften op voor de voeding, maximale stroom, beveiliging en aansluitwijze. Gebruik die gegevens om het kabeltype en de aderdoorsnede te bepalen, niet alleen het thermische vermogen van het toestel. De handleiding vermeldt de eisen voor jouw model. Noteer ook of de fabrikant een afzonderlijke voedingskabel of een meeraderige verbinding voorschrijft.

   Vergelijk die eisen met de afstand tussen de meterkast en de warmtepomp. Een kabel die geschikt is voor een kort traject, is niet automatisch geschikt voor een langere route. Stem de voorgeschreven zekering af op de kabeldoorsnede. Zo voorkom je dat je je keuze baseert op een voorbeeld van een ander model.

2. Doorsnede bepalen op basis van vermogen en kabellengte

   Bepaal eerst welke groep de warmtepomp voedt en hoe zwaar die is afgezekerd. Tot circa 20-25 meter gelden als vuistregel minimaal 2,5 mm² bij 16 ampère, 4,0 mm² bij 20 ampère en 6,0 mm² bij 25 of 32 ampère. Deze waarden zijn uitgangspunten; de installatiehandleiding blijft leidend voor het toestel.

   Gebruik het opgenomen elektrische vermogen en de stroomgegevens uit de handleiding. Alleen het afgegeven warmtevermogen vertelt niet hoeveel stroom de warmtepomp vraagt. Bij een langere route speelt spanningsval bovendien een grotere rol. Meet daarom het volledige kabeltraject, inclusief bochten en de route langs muren of door de tuin. Zo beoordeel je de voedingskabel voor de warmtepomp aan de hand van de werkelijke situatie.

3. Spanningsval en installatieomgeving meewegen

   Breng de afstand van meterkast tot aansluitpunt nauwkeurig in kaart. Is het kabeltraject langer dan 25 meter, dan kan vanwege spanningsval een grotere doorsnede nodig zijn. De lengte en belasting beïnvloeden hoeveel spanning onderweg verloren gaat. Kies dus niet automatisch dezelfde kabeldikte als voor een kortere aansluiting.

   Bekijk ook waar de kabel wordt gelegd. Voor een tracé door de tuin naar de buitenunit wordt YMvK-as-grondkabel met aardscherm en stalen vlechtwerk genoemd. Stem de kabelbescherming af op de route en kies een kabeltype dat voldoet aan NEN 1010. Een voedingskabel voor warmtepompinstallaties heeft een andere taak dan dunne bedrading voor besturing.

4. Risico’s van een te dunne kabel herkennen

   Controleer of de gekozen doorsnede past bij zowel de afzekering als de kabellengte. Een te dunne kabel kan onder belasting meer warmte ontwikkelen en de spanningsval vergroten. Daardoor kan de warmtepomp minder betrouwbaar werken. Een keuze die alleen op het toestelvermogen is gebaseerd, houdt onvoldoende rekening met de route en beveiliging.

   Controleer ook het doel van iedere kabel. Aderdiameters van 0,75 mm² of 1 mm² komen voor bij bedrading voor besturing, maar zijn niet zonder meer geschikt als voedingskabel. Vergelijk de functie en aansluiting met de handleiding voordat je aansluit. Zo voorkom je verwisseling tussen stuur- en voedingsbedrading.

Bekabeling tussen binnen- en buitenunit

1. Bekijk eerst het aansluitschema van jouw warmtepomp. Controleer welke kabels de voeding leveren en welke signalen tussen de binnen- en buitenunit doorgeven. Die functies zijn niet uitwisselbaar. Een voedingskabel voert stroom naar een onderdeel; een stuurkabel draagt besturings- of communicatiesignalen over. Noteer de aansluitpunten en het voorgeschreven aantal aders voordat je de kabelroute vastlegt.

   Volg ook de klemnummers en aansluitvolgorde in het schema. Een kabel met voldoende aders is niet automatisch geschikt als de aders op andere klemmen uitkomen. Houd de aanduidingen uit de handleiding bij de hand wanneer je de route bepaalt en de kabel aansluit.

2. Breng daarna in kaart welke verbindingskabel de fabrikant voorschrijft. Een warmtepompstuurkabel met twaalf aders kan bijvoorbeeld 12×1 mm² zijn. Voor andere verbindingen bestaan stuurkabels met vijf aders van 1 mm², of afgeschermde kabels met vier aders van 0,75 mm². Deze voorbeelden beschrijven verschillende kabelopbouwen, niet één universele keuze voor elk toestel.

   Volg dus het schema van jouw model en neem niet alleen het aantal aders over. De installatiehandleiding bepaalt welke aders welke functie hebben en waar ze worden aangesloten. Gebruik geen extra ader als vervanging voor een voorgeschreven aansluiting, tenzij het schema dat aangeeft.

3. Scheid de bekabeling op basis van functie. De Voedingskabel V45 is een kabelboom voor voeding en aarde. Een stuurkabel verzorgt juist verbindingen voor besturing of communicatie. In sommige toepassingen worden zwakstroomkabels met aderdiameters van 0,75 mm² of 0,8 mm² gebruikt tussen een lucht/water-warmtepomp en de binnen- en buitenunit. De toestelhandleiding bepaalt welke uitvoering past.

   Leg de kabels aan met aandacht voor de aansluitpunten en de gekozen route. Loopt een kabel door een wand of langs andere installatiedelen, houd dan de kabelidentificatie bij de hand. Zo is bij de montage duidelijk welke kabel de voeding levert en welke signalen doorvoert.

4. Controleer de volledige verbinding voordat je de units aansluit. Volg aan beide uiteinden de aderaanduidingen uit het schema en controleer of elke ader op de juiste klem uitkomt. Bij een systeem met meerdere binnenunits kan de bedrading afwijken van die van een opstelling met één binnenunit. Daarom is de handleiding extra belangrijk wanneer meerdere onderdelen worden aangesloten.

   Een stuurkabel met twaalf aders van 1 mm² biedt een andere aderindeling dan een vijfaderige kabel van 1 mm². Kies niet op basis van een voorbeeld van een andere installatie. Vergelijk de kabelopbouw, het doel van iedere ader en het aansluitschema van jouw warmtepomp voordat je de verbinding afrondt.

Benodigde aders voor 230V- en 400V-aansluitingen

Een 1-fase warmtepomp werkt op 230 V en gebruikt een 3-aderige kabel voor fase, nul en aarde. Een grotere all-electric warmtepomp kan 400 V-krachtstroom en een 5-aderige kabel nodig hebben. Sluit de voedingskabel veilig aan door eerst de aansluiting en aderfuncties in de installatiehandleiding te bepalen, en laat het elektrische werk uitvoeren door een erkende installateur.

1. Controleer eerst welk type aansluiting jouw warmtepomp vraagt. Zoek in de handleiding of het toestel op 230 V of 400 V werkt en hoeveel aders de voedingskabel nodig heeft. Een aansluiting op 230 V is eenfasig; een toestel dat 400 V-krachtstroom vraagt, gebruikt een andere kabelopbouw. Ga niet alleen af op het thermisch vermogen: dat vertelt niet zelfstandig welke netaansluiting het toestel nodig heeft.

   Noteer de voorgeschreven spanning en het aantal aders. Vergelijk die gegevens met het aansluitschema op het toestel. Zo voorkom je dat je een kabel kiest met een passend aantal aders, terwijl de aansluiting zelf niet overeenkomt.

2. Houd bij een 1-fase aansluiting rekening met de drie functies: fase, nul en aarde. De 3-aderige kabel verbindt die functies met de warmtepomp volgens het schema van het toestel. Controleer de aderlabels en aansluitpunten aan beide uiteinden. Sluit geen ader aan op basis van alleen de kleur of positie zonder het schema te volgen.

   De netaansluiting van de woning is niet hetzelfde als de toestelvoorschriften. In Nederland komt een standaard eenfasige aansluiting van 35 A voor. Dat betekent niet automatisch dat de warmtepomp zelf op die stroom wordt aangesloten; de toestelhandleiding bepaalt de benodigde voeding en beveiliging.

3. Controleer bij een warmtepomp die 400 V-krachtstroom vraagt of een 5-aderige kabel is voorgeschreven. Volg de klemindeling en de functie van iedere ader in het aansluitschema. Een driefasige aansluiting vraagt om een juiste verdeling over de fasen. Verwissel de aderfuncties niet en gebruik geen schema van een ander model als vervanging.

   Als context: een Nederlandse driefasige woningaansluiting kan 3 × 25 A zijn. In een rekenvoorbeeld met 400 Volt en een cosinus phi van 0,8 bedraagt de stroomsterkte 5,4 A per fase; daarbij wordt bijvoorbeeld 3 × 10 A genoemd. Dit is een voorbeeldberekening, geen universele instelling voor elk toestel.

4. Laat vóór aansluiting controleren of spanning, kabelopbouw en beveiliging bij elkaar passen. Een warmtepomp met een opgenomen vermogen van 3 kW op 230 V trekt volgens het rekenvoorbeeld ongeveer 13 A; de eenfasige aansluiting wordt daarin met 16 A gezekerd. Gebruik zulke voorbeelden alleen als uitleg, niet als vervanging van de productspecificaties.

   Laat een erkende installateur de voedingskabel aansluiten. Die kan het toestelschema en groepenschema volgen en de aderfuncties controleren voordat de warmtepomp in gebruik wordt genomen. Zo verklein je de kans op een verkeerde koppeling van fase, nul of aarde, of aansluiting op een ongeschikte voeding.

Aantal aders en besturingsverbindingen

1. Maak eerst een lijst van de besturingsverbindingen die jouw warmtepomp nodig heeft. Raadpleeg het aansluitschema en noteer per verbinding de functie, het aantal aders en de aderdoorsnede. Zo zie je welke kabel de voeding levert en welke signalen doorgeeft. Dat zijn verschillende functies. Een stuurkabel vervangt de voedingskabel dus niet, ook niet als beide kabels tussen dezelfde units lopen.

   Gebruik de benamingen uit het schema, zoals regeling, communicatie of lastverdeling. Die laatste functie helpt de regeling van de warmtepomp af te stemmen op het beschikbare elektrische vermogen. De fabrikant bepaalt welke verbinding jouw toestel nodig heeft. Noteer de aansluitpunten voordat je de bekabeling kiest.

2. Vergelijk het schema met de benodigde aderopbouw. Een afgeschermde warmtepompstuurkabel kan vier aders van 0,75 mm² hebben. Voor een andere toepassing bestaat een warmtepomp- en aircostuurkabel met vijf aders van 1 mm². Een stuurkabel met twaalf aders kan zijn opgebouwd als 12×1 mm². Deze voorbeelden zijn niet onderling uitwisselbaar: het aantal aders en hun functie moeten passen bij het aansluitschema.

   Let ook op de aderdoorsnede per ader. De aanduiding 12×1 mm² betekent twaalf aders van elk 1 mm², niet één ader met die doorsnede. Houd die notatie gescheiden van de doorsnede van de voedingskabel.

3. Controleer of de regeling een verbinding met de groepenkast gebruikt. Voor lastverdeling wordt 4 × 0,75 mm² genoemd als mogelijke bekabeling tussen de warmtepompregeling en de groepenkast. De aanduiding beschrijft vier aders van 0,75 mm². Volg het schema om vast te stellen welke signalen de verbinding draagt en op welke aansluitpunten de aders komen.

   Tel de benodigde aders aan de hand van de aansluitfuncties, niet met een algemene vuistregel. Heeft jouw schema vier aansluitingen voor de regeling, dan moet de gekozen kabel die verbindingen ondersteunen. Een extra ader maakt een kabel niet vanzelf geschikt: ook de functie en aderdoorsnede tellen mee.

4. Leg de kabelroute vast en label beide uiteinden voordat je aansluit. Noteer bijvoorbeeld “regeling” of “lastverdeling” bij de kabel, zodat die niet wordt verward met de voedingskabel. Bij een kabel met vijf aders van 1 mm² moet iedere ader volgens het schema op de juiste klem eindigen. Gebruik dezelfde aanduidingen bij de binnenunit en de groepenkast.

   Controleer daarna elke ader afzonderlijk. Een verkeerd aangesloten stuurader kan de communicatie of regeling verstoren. Volg daarom de klemnummers van jouw warmtepompmodel en combineer geen aansluitgegevens van verschillende toestellen.

Aparte groep en werkschakelaar voor de warmtepomp

1. Plan voor de warmtepomp een eigen groep in de meterkast. Zo is de voeding afzonderlijk herkenbaar en kun je de beveiliging op het toestel afstemmen. Bepaal de groep niet alleen op basis van het vermogen: houd ook rekening met de voorgeschreven aansluitwijze en afzekering in de installatiehandleiding. Als de warmtepomp een bestaande groep deelt met andere apparaten, kan de totale belasting veranderen.

   Controleer daarom hoeveel ruimte en aansluitmogelijkheden de groepenkast heeft. Leg de gekozen groep, kabel en aansluiting vast als één geheel. De handleiding vermeldt de toestelgegevens; de bestaande kast bepaalt welke aanpassingen nodig zijn om de aansluiting goed in te richten.

2. Stem de beveiliging af op de gegevens van de warmtepomp. Voor een warmtepomp in een woning wordt een aardlekschakelaar van 30 mA als aanbevolen beveiliging genoemd. De automaat moet eveneens passen bij de aansluiting en de stroomvraag. Een B-karakteristiekautomaat laat heel kort maximaal 5 x I nominaal toe; bij een C-karakteristiekautomaat is dat maximaal 10 x I nominaal.

   Gebruik die waarden niet als enige keuzehulp. Controleer eerst wat de toestelhandleiding voorschrijft en hoe de warmtepomp zich bij het inschakelen gedraagt. De combinatie van automaat, aardlekbeveiliging en groep moet passen bij de aangesloten installatie, niet alleen bij één getal op het typeplaatje.

3. Kies vervolgens een werkschakelaar met het juiste aantal polen. Voor een 1-fase warmtepomp wordt een 2-polige werkschakelaar geadviseerd; voor een 3-fasen warmtepomp een 4-polige. Zo sluit de schakelaar aan bij het type voeding. Controleer bij montage ook de aansluitmarkeringen en volg het bedradingsschema van de warmtepomp.

   Plaats de werkschakelaar buiten, zo dicht mogelijk bij de buitenunit. Zorg dat deze binnen handbereik en in het zicht staat. Zo kun je de unit lokaal uitschakelen voor werkzaamheden. Houd bij het bepalen van de plek rekening met de kabelroute en de bereikbaarheid rond de buitenunit.

4. Loop vóór ingebruikname de volledige aansluiting na: groep in de meterkast, beveiliging, werkschakelaar en aansluitpunten van de buitenunit. Vergelijk elk onderdeel met de installatiehandleiding. Een verschil tussen een 1-fase en 3-fasen aansluiting vraagt bijvoorbeeld om een andere werkschakelaar, respectievelijk 2-polig of 4-polig. Laat de elektrische aansluiting door een erkende installateur uitvoeren.

   Zo vormt de aparte groep onderdeel van een samenhangend plan in plaats van een losse toevoeging aan de meterkast. De kabeldoorsnede, afzekering en schakelaar moeten op elkaar aansluiten. Met de voorgeschreven beveiliging en een bereikbare werkschakelaar is de aansluiting overzichtelijk ingericht voor gebruik en onderhoud.

ELVION GROUP: AEG Groepenkasten

ELVION GROUP levert en installeert AEG Groepenkasten voor situaties waarin de groepenkast aandacht nodig heeft bij de elektrische aansluiting van een warmtepomp. Denk aan een kast die moet worden aangepast om de benodigde groep en beveiliging overzichtelijk in te richten. Welke indeling past, hangt af van de bestaande installatie en de voorschriften voor de warmtepomp.

Breng daarom de aansluitgegevens, gewenste groepsindeling en beschikbare ruimte in de meterkast samen. Zo bepaal je gericht welke rol een AEG Groepenkast in jouw situatie kan spelen. De groepenkast is niet de voedingskabel zelf, maar vormt wel een belangrijk onderdeel van de aansluiting.

Neem contact op met ELVION GROUP om de groepenkast in jouw situatie te bespreken.

Maak je elektrische aansluiting klaar voor de volgende stap

Een voedingskabel voor je warmtepomp maakt deel uit van een groter elektrisch plan. Kijk daarom verder dan de aansluiting van vandaag. Houd ook rekening met de samenwerking tussen de warmtepomp en andere apparaten, en met de ruimte die daarvoor in de meterkast beschikbaar is. Een helder overzicht van de bestaande installatie maakt toekomstige keuzes makkelijker.

Wil je aanpassingen aan de elektrische installatie combineren of zorgvuldig op elkaar afstemmen? ELVION GROUP levert en installeert onder meer Perilex- en krachtstroomaansluitingen. Bespreek welke aanpassing bij jouw situatie past en leg vooraf de gegevens van de warmtepomp en de huidige groepenkast klaar.

Bespreek jouw elektrische aansluiting met ELVION GROUP en zet de volgende stap met een duidelijk plan.

Veelgestelde vragen over kabels voor warmtepompen

Waar let je op bij de keuze van draad en kabel?

Stem de kabel af op het aansluitschema, de stroomvraag en de route naar de warmtepomp. Maak eerst onderscheid tussen voedingskabels en stuurkabels: ze hebben verschillende functies. Noteer vervolgens het aantal aders en de voorgeschreven doorsnede per kabel. Kijk ook waar de kabel loopt, bijvoorbeeld buiten langs een gevel of door de tuin. Zo voorkom je dat je een kabel kiest die bij één eigenschap past, maar niet bij de volledige installatie.

Heeft een warmtepomp een 1-fase- of 3-fase-aansluiting nodig?

Dat hangt af van het warmtepompmodel en de aansluiting die de fabrikant voorschrijft. Controleer de typeplaat en installatiehandleiding; leid de benodigde fasen niet af van alleen het warmtevermogen. Een woning kan bijvoorbeeld een 3-faseaansluiting hebben, terwijl het toestel een eenfasige voeding vraagt. Andersom kan een groter all-electric model krachtstroom nodig hebben. De gegevens van zowel de woning als de warmtepomp bepalen welke aansluiting passend is.

Welke zekering en aardlekschakelaar zijn nodig voor een warmtepomp?

Volg de beveiligingsgegevens in de installatiehandleiding en stem de automaat af op het toestel en de kabel. Voor een warmtepomp in een woning wordt een aardlekschakelaar van 30 mA aanbevolen. De juiste zekering is niet voor elk model hetzelfde: onder meer de voorgeschreven aansluiting en stroomvraag tellen mee. Een voorbeeldwaarde uit een andere installatie is dus geen veilige basis voor jouw groepenkast. Laat de beveiliging als geheel beoordelen.

Moet een warmtepomp een aparte voedingsgroep krijgen volgens Nederlandse NEN 1010?

Een aparte groep is een praktische manier om de warmtepompvoeding afzonderlijk te beveiligen en herkenbaar te houden. De exacte inrichting moet passen bij de warmtepomp, de groepenkast en de toepasselijke NEN 1010-voorschriften. Trek daarom niet zonder meer de conclusie dat één regel voor ieder toestel geldt. Laat de aansluiting beoordelen als onderdeel van de volledige installatie, inclusief beveiliging en kabeltraject, zodat de gekozen groep aansluit op de fabrikantgegevens.

Hoe bereken je spanningsverlies bij de voedingskabel van een warmtepomp?

Breng eerst de kabellengte en de stroom door de kabel in kaart. Het spanningsverlies hangt ook samen met de aderdoorsnede en het aantal fasen. In grote lijnen bereken je het verlies aan de hand van de stroom en de kabelweerstand; neem daarbij het volledige stroompad mee. Vergelijk de uitkomst vervolgens met de toegestane waarden voor het toestel. Bij langere routes kan een grotere doorsnede nodig zijn.

Welke kabel is geschikt voor buiten of ondergrondse aanleg naar een warmtepomp?

Voor een kabelroute door de tuin naar de buitenunit wordt YMvK-as-grondkabel met aardscherm en stalen vlechtwerk genoemd. Kies de uitvoering op basis van de plek en de functie: de voedingskabel moet passen bij de stroomvoorziening, terwijl stuurbedrading een andere rol heeft. Controleer ook of het gekozen kabeltype voldoet aan NEN 1010. Laat de volledige route en aansluiting meenemen in het installatieplan, niet alleen het stuk onder de grond.
