Zo sluit je een Perilex-stekker aan met het juiste schema — Elvion Groep

Een Perilex-stekker aansluiten doe je volgens het aansluitschema van de kookplaat en de pinbezetting van de wandcontactdoos. De stekker en het stopcontact hebben vijf polen, maar de bedrading kan per installatie verschillen. Een schema dat er passend uitziet, is daarom niet automatisch het juiste.

Het is logisch dat je eerst wilt weten welke draad waar hoort. Toch bepaalt niet alleen de kleur van de aders hoe je de stekker aansluit: ook het verschil tussen een kookgroep met 2x230V en een 3-faseaansluiting speelt mee. Stem de aansluiting daarom af op de installatie en het schema van de fabrikant.

In dit artikel lees je hoe je het juiste schema herkent, welke aansluitingen je kunt tegenkomen en waar je op let bij het controleren van de bedrading. Ook komen de belangrijkste veiligheidsstappen aan bod. Heb je geen ervaring met elektra, laat het aansluiten dan over aan een erkend elektricien.

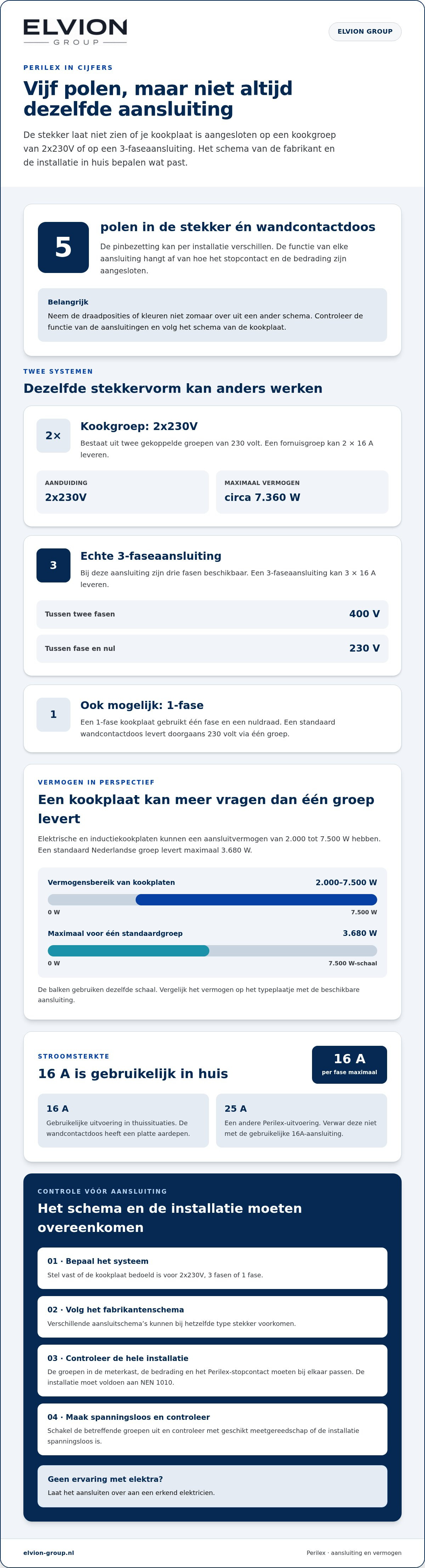

Wat is een Perilex aansluiting?

Een Perilex-aansluiting bestaat uit een stekker en wandcontactdoos met vijf polen. Een Perilex-aansluiting wordt gebruikt voor elektrische apparaten met een hoger vermogen, zoals kookplaten. De vijf aansluitpunten betekenen niet dat iedere installatie dezelfde bedrading heeft. Volg daarom deze stappen om de aansluiting en veelgemaakte fouten goed te begrijpen.

1. Herken de vijf polen. Een Perilex-stekker heeft aansluitpunten voor de stroomdraden, de nuldraad en de aarde. Bij een echte driefaseaansluiting zijn drie fasen beschikbaar. De functie van elke pool hangt af van de installatie. Kijk daarom niet alleen naar de vorm van de stekker: die laat niet zien hoe de draden achter het stopcontact zijn aangesloten.
2. Stel vast welk systeem je hebt. Een Perilex-aansluiting kan bij een kookgroep of krachtstroom horen. Een kookgroep kan werken met 2x230V; bij een echte driefaseaansluiting is meestal 400/230 V beschikbaar. Dat onderscheid bepaalt welke bedrading bij de kookplaat past. Een veelgemaakte fout is aannemen dat elke Perilex-aansluiting automatisch krachtstroom levert.
3. Controleer de stroomsterkte. Perilex is verkrijgbaar in een uitvoering van 16 A en 25 A; in thuissituaties is 16 A gebruikelijk. Bij een 16A-uitvoering is de maximale stroom 16 A per fase. Een 16A-wandcontactdoos heeft een platte aardepen. Verwar een 25A-uitvoering dus niet met de gebruikelijke 16A-aansluiting.
4. Vergelijk de stekker met het stopcontact. De stekker en wandcontactdoos moeten op dezelfde manier zijn aangesloten. De pinbezetting kan per installatie verschillen, ook als beide onderdelen vijf polen hebben. Een veelgemaakte fout is om draden op basis van hun positie of kleur over te nemen uit een ander schema. Controleer de functie van elke aansluiting, niet alleen of de onderdelen er hetzelfde uitzien.
5. Stem de aansluiting af op het apparaat. Raadpleeg het aansluitschema van de kookplaat en bepaal of die bedoeld is voor twee of drie fasen. Fabrikanten kunnen verschillende aansluitschema’s tonen voor hetzelfde type stekker. Een schema voor 2x230V is niet automatisch geschikt voor een driefaseaansluiting. Verkeerd gekozen bedrading kan ervoor zorgen dat het apparaat niet goed werkt.
6. Neem de installatie als geheel mee. De groepen in de meterkast, de bedrading en het Perilex-stopcontact moeten bij elkaar passen. Een Perilex-aansluiting voor een apparaat met hoog vermogen vraagt om een passende installatie. De elektrische installatie moet voldoen aan NEN 1010. Laat je de aansluiting uitvoeren, dan moet de controle dus verder gaan dan alleen de stekker.

Wat Perilex is en waarvoor het wordt gebruikt

Perilex is een vijfpolig stekkersysteem voor elektrische apparaten met een hoger aansluitvermogen. Gebruik deze informatie om te bepalen welke aansluiting bij jouw kookplaat en elektrische installatie past.

1. Kijk naar het aansluitvermogen van de kookplaat. Elektrische en inductiekookplaten kunnen een aansluitvermogen van 2.000 tot 7.500 W hebben. Een standaard Nederlandse groep levert maximaal 3680 watt. Vergelijk daarom het vermogen op het typeplaatje met de beschikbare aansluiting. Een kookplaat met meerdere kookzones kan meer vermogen vragen dan één gewone groep kan leveren.
2. Lees het aansluitschema van de fabrikant. De meeste elektrische kookplaten gebruiken 2 of 3 fasen. De fabrikant geeft aan welke aansluitvariant bij het apparaat hoort. Kijk naar de tekens en aansluitingen in dat schema, niet alleen naar de stekker. Het Perilex-systeem komt voor bij een kookgroep en bij krachtstroom; de stekker zelf maakt dat onderscheid niet.
3. Herken de spanning van de aansluiting. Bij een 3-fase Perilex-aansluiting staat tussen twee fasen 400 V en tussen een fase en de nul 230 V. Een kookgroep bestaat uit twee gekoppelde groepen van 230 volt. Voor zo’n kookgroep wordt de aansluiting aangeduid als 2x230V. De spanning bepaalt hoe de kookplaat volgens het fabrikantenschema aangesloten kan worden.
4. Bepaal of één fase volstaat. Een 1-fase kookplaat gebruikt één fase en een nuldraad. Een standaard wandcontactdoos levert doorgaans 230 volt via één groep, met maximaal 3680 watt. Dat kan passen bij een kookplaat met een overeenkomstig aansluitvermogen. Controleer het schema en vermogen van de kookplaat; sluit een apparaat dat meer vraagt niet zomaar op één groep aan.
5. Vergelijk de kookgroep met krachtstroom. Een fornuisgroep bestaat uit twee gekoppelde groepen en kan 2 × 16 A leveren. Een krachtgroep bestaat uit één groep met drie fasen. Bij Perilex is 16 A per fase de maximale stroom voor de 16A-uitvoering. Een tweefaseaansluiting kan maximaal circa 7.360 W leveren. Deze waarden helpen verklaren waarom twee aansluitingen met dezelfde stekkervorm toch anders functioneren.
6. Kies de aansluiting op basis van de combinatie. De juiste keuze volgt uit het vermogen van de kookplaat, het fabrikantenschema en de aanwezige groepen. Perilex is verkrijgbaar in 16 A en 25 A; in woningen is 16 A gebruikelijk. Wil je de aansluiting laten uitvoeren of aanpassen, bekijk dan de mogelijkheden voor een Perilex-aansluiting die past bij jouw installatie.

Een 3-fase kookgroep kan 3 x 16 A leveren. Bij een fornuisgroep met 2 × 230 V kan het vermogen voor kookplaten circa 7,4 kW zijn, afhankelijk van het aansluitschema van de fabrikant. Controleer daarom welke aansluitvariant het schema voorschrijft en of die overeenkomt met de aanwezige installatie. De beschreven aansluiting met aderkleuren wordt weergegeven via een vijfaderige kabel; ook daarbij blijft het schema leidend.

Zelf een Perilex-stekker aansluiten en veiligheidsrisico’s

Schakel een elektricien in als je geen ervaring hebt met elektra of de aansluiting niet duidelijk kunt herkennen. Laat het werk ook uitvoeren wanneer de groepen, bedrading en kookplaat volgens verschillende schema’s lijken te zijn aangesloten.

1. Risico’s van zelf aansluiten

   Beoordeel eerst of je de pinbezetting en het schema van de kookplaat begrijpt. Een verkeerde aansluiting kan kortsluiting, elektrische schokken of schade aan het apparaat veroorzaken. Ook kunnen de kookzones na aansluiting niet goed functioneren. De vorm van een Perilex-stekker bewijst niet dat de draden correct zijn aangesloten. Stop als je twijfelt over een draad of aansluiting.

2. Veiligheid en NEN 1010

   Controleer of de elektrische installatie voldoet aan NEN 1010. Schakel vóór werkzaamheden de betreffende groepen volledig uit en controleer met geschikt meetgereedschap of de installatie spanningsloos is. Alleen een uitgeschakelde schakelaar is geen controle van de bedrading. Bekijk ook of de beschermingsaarde en overige aansluitingen overeenkomen met het schema. Laat een elektricien de installatie beoordelen als je die controle niet betrouwbaar kunt uitvoeren.

3. Schakel de juiste groepen uit. Zoek in de meterkast welke groepen bij de kookplaat horen en zet ze volledig uit. Bij een kookgroep zijn twee gekoppelde groepen betrokken. Vertrouw niet alleen op het label: controleer met geschikt meetgereedschap of de installatie daadwerkelijk spanningsloos is. Raak geen draden aan zolang dat niet is vastgesteld. Zo voorkom je dat je tijdens het werk onverwacht spanning tegenkomt.
4. Leg het fabrikantenschema naast de installatie. Vergelijk de aansluitgegevens van de kookplaat met de aanwezige aansluiting. Let op het verschil tussen 2x230V en een 3-faseaansluiting. Een inductieplaat met meerdere kookzones kan een ander aansluitschema vragen dan een apparaat voor één fase. Gebruik geen schema van een vergelijkbaar model als vervanging. Het merk en model van de kookplaat bepalen welk fabrikantschema je moet volgen.
5. Stop bij onduidelijke bedrading. Laat de aansluiting over aan een elektricien wanneer de pinbezetting onbekend is, draden niet overeenkomen met het schema of de spanning niet duidelijk is. Dat geldt ook wanneer de installatie zichtbaar beschadigd is. Een fout herstellen terwijl de bedrading niet goed is geïdentificeerd, vergroot het risico. Houd de stroom uitgeschakeld en werk niet verder aan stekker, wandcontactdoos of groepenkast.
6. Laat twijfel niet afhangen van een proefstart. Schakel de kookplaat niet in om te ontdekken of de aansluiting goed zit. Een apparaat dat verkeerd is aangesloten, kan gevaar opleveren of beschadigd raken. Laat de bedrading en aansluiting eerst volgens het schema beoordelen. Bij twijfel over de groepen, de aarde of de vereiste aansluiting is een elektricien de veilige vervolgstap.

Aansluitschema en bedrading van stekker en kookplaat

Een multimeter meet spanning tussen contacten, maar bepaalt niet zelfstandig hun functie. Laat een elektricien de contactpunten meten en identificeren. Metingen aan een aangesloten Perilex-wandcontactdoos kunnen gevaarlijk zijn.

1. Begin bij het schema van de kookplaat. Zoek het aansluitschema van precies jouw apparaat en noteer of het 2x230V of een 3-faseaansluiting beschrijft. Fabrikanten kunnen verschillende aansluitingen tonen. Kies dus niet op basis van een schema van een vergelijkbaar model. De aansluitgegevens bepalen welke functies de draden in de stekker moeten vervullen.
2. Onderscheid kookgroep en driefase. Bij een kookgroep is de aansluiting aangeduid als 2x230V en wordt deze uitgevoerd met twee nuldraden. Bij een echte 3-faseaansluiting zijn drie fasen beschikbaar. De spanning tussen fase en nul is 230 V; tussen twee fasen staat 400 V. Verwar die meetwaarden niet met de naam van het aansluitschema.
3. Gebruik draadkleuren alleen als herkenningshulp. Een vijfaderige Perilex-kabel heeft vijf aders, maar de pinbezetting kan per installatie verschillen. De kleur bewijst daarom niet welke functie een ader in jouw stopcontact heeft. Vergelijk de bedrading aan beide uiteinden met het schema. De stekker en wandcontactdoos moeten op dezelfde manier zijn aangesloten.
4. Controleer de kabelspecificatie. Voor Perilex wordt meestal een installatiekabel van 5x2,5 mm² gebruikt. Dit is een kabel met vijf aders, met een doorsnede van 2,5 mm² per ader. Ook aansluitdraad voor het Perilex-systeem wordt met die doorsnede genoemd. Kies geen kabel op basis van alleen het aantal aders; de aansluiting en het traject tellen mee.
5. Laat metingen aan het stopcontact veilig uitvoeren. Een multimeter kan spanning tussen contactpunten tonen, maar daarmee is niet altijd duidelijk welke functie elke aansluiting heeft. Een elektricien kan de contacten met geschikt meetgereedschap controleren en vergelijken met de installatie. Steek geen meetpennen in een wandcontactdoos als je niet weet hoe je spanningsmetingen veilig uitvoert.
6. Stop bij een afwijkend schema. Schakel de betreffende groepen uit voordat je de bedrading inspecteert en controleer met geschikt meetgereedschap of de installatie spanningsloos is. Ga niet verder als het schema twee nuldraden toont, maar de aangesloten draden daarmee niet overeenkomen. Een verkeerde aansluiting kan de kookplaat beschadigen. Laat de aansluiting en bedrading beoordelen voordat je het apparaat aansluit.

Meetwaarden tussen contactpunten zijn op zichzelf niet voldoende om de functie van elke aansluiting vast te stellen. Laat een elektricien de contacten met geschikt meetgereedschap beoordelen en vergelijken met de installatie en het aansluitschema.

Een Perilex-stekker aansluiten

Sluit de stekker alleen aan volgens het schema van de kookplaat en de gemeten aansluiting. Je hebt een passende Perilex-stekker, geschikt gereedschap en een spanningsloze installatie nodig. Twijfel je, laat het werk dan uitvoeren door een elektricien.

1. Gereedschap en materialen verzamelen

   Verzamel eerst de stekker die bij de kookplaat past, het schema van de fabrikant en geschikt meetgereedschap. Een Perilex-stekker wordt doorgaans los gekocht, omdat de bedrading per stopcontact kan verschillen. Gebruik gereedschap dat geschikt is voor elektrisch installatiewerk, zoals een passende schroevendraaier en draadstriptang. Een spanningsmeter helpt een vakbekwaam persoon controleren of de installatie spanningsloos is.

   Voor Perilex wordt meestal een vijfaderige installatiekabel van 5x2,5 mm² gebruikt. De benodigde kabel en stekker moeten aansluiten bij de bestaande installatie en het schema van het apparaat. Bij het voorbereiden van draden wordt ongeveer 10 millimeter isolatie verwijderd. Laat die voorbereiding over aan een elektricien als je niet weet hoe je beschadiging van aders voorkomt.

2. De stekker veilig aansluiten op fornuis of kookplaat

   Vergelijk vóór aansluiting het schema van de fabrikant met de pinbezetting van de wandcontactdoos. De stekker en wandcontactdoos moeten op dezelfde manier zijn aangesloten; kleuren bepalen de functie niet. Schakel de betreffende groepen volledig uit en laat met geschikt meetgereedschap controleren of de installatie spanningsloos is. Ga niet verder als het schema, de draden en de aansluiting niet overeenkomen.

   De juiste aansluiting hangt af van het type kookplaat en de aanwezige groep. Een kookgroep van 2x230V vraagt een ander aansluitschema dan een echte driefaseaansluiting. Een aansluiting voor krachtstroom kun je niet afleiden uit de vorm van de Perilex-stekker. Gebruik daarom geen algemeen schema als vervanging voor het schema van jouw apparaat.

3. Controleer de aansluiting vóór gebruik. Laat controleren of de aders stevig vastzitten, er geen koper buiten de aansluitklemmen zichtbaar is en de trekontlasting de kabel vasthoudt. Een losse draad kan warmteontwikkeling of een slechte verbinding veroorzaken. Controleer ook of de stekkerbehuizing volledig sluit en geen kabelisolatie klemt. Schakel de groep niet in om een onduidelijke aansluiting uit te proberen.
4. Kies vakwerk bij onzekerheid. Schakel een erkend elektricien in wanneer je geen ervaring hebt, de pinbezetting niet kunt vaststellen of de bedrading afwijkt van het schema. Dat geldt ook wanneer de groepenkast of aansluiting aangepast moet worden voor een zwaardere kookplaat. Voor het professioneel uitvoeren van een Perilex-aansluiting kun je de installatie laten beoordelen en aansluiten.

ELVION GROUP: AEG Groepenkasten

ELVION GROUP levert en installeert AEG Groepenkasten. Is je groepenkast aan vervanging toe, of vraagt een nieuwe kookplaat om een passende aansluiting? Bekijk de groepenkast en Perilex-aansluiting dan als onderdelen van dezelfde installatie. Welke aanpassing nodig is, hangt af van de bestaande groepen en de aansluitgegevens van je kookplaat.

Zo voorkom je dat je alleen naar de stekker kijkt, terwijl de aansluiting in de meterkast ook aandacht vraagt. ELVION GROUP helpt je met een passende groepenkast en een oplossing die aansluit op jouw situatie. Neem contact op met ELVION GROUP om jouw installatie te bespreken.

Maak de volgende stap met vertrouwen

Een nieuwe kookplaat is een goed moment om niet alleen naar het apparaat te kijken, maar ook naar de elektrische aansluiting die het nodig heeft. Als je een Perilex-stekker wilt aansluiten, moet de oplossing passen bij zowel de kookplaat als de installatie in huis. Zo maak je een weloverwogen keuze en houd je rekening met eventuele aanpassingen aan je groepenkast.

ELVION GROUP helpt met Perilex-aansluitingen en krachtstroomaansluitingen. Ook kun je er terecht voor AEG Groepenkasten. Bespreek je plannen en de situatie in je woning om te bepalen welke vervolgstap bij jouw installatie past. Twijfel je over het schema of de aansluiting, werk dan niet zelf verder aan de bedrading.

Wil je jouw situatie bespreken? Neem contact op met ELVION GROUP en zet de volgende stap naar een passende aansluiting.

Veelgestelde vragen over Perilex

Hoe sluit je een Perilex stopcontact aan?

Laat een Perilex-wandcontactdoos aansluiten door een elektricien als je geen ervaring hebt met elektra. De aansluiting moet passen bij de groepen en het schema van het apparaat. Schakel vóór werkzaamheden de betreffende groepen volledig uit en controleer met geschikt meetgereedschap of de installatie spanningsloos is. Laat ook controleren of de aansluiting en bedrading voldoen aan NEN 1010.

Welke kabel gebruik je bij het aansluiten?

Voor een Perilex-aansluiting wordt meestal een vijfaderige installatiekabel van 5x2,5 mm² gebruikt. De juiste kabel hangt ook af van de aansluiting en het kabeltraject. Een kabel met vijf aders vertelt op zichzelf niet hoe die aders in jouw installatie zijn aangesloten. Stem de kabelkeuze daarom af op het schema van de kookplaat en de bestaande bedrading.

Waarom moet je altijd de pinbezetting controleren?

De pinbezetting kan per Perilex-installatie verschillen, ook als stekker en stopcontact er hetzelfde uitzien. Controleer de aansluitpunten om te voorkomen dat je een ader op basis van positie of kleur verkeerd aansluit. Vergelijk ze met het schema van de kookplaat en de feitelijke bedrading. Laat een elektricien de aansluitingen identificeren als je niet zeker weet welke functie elk contact heeft.

Wat betekenen de kleuren van de draden?

Draadkleuren helpen om aders te herkennen, maar tonen niet zelfstandig hoe een Perilex-stopcontact is aangesloten. De functie van een ader moet overeenkomen met de installatie en het schema van het apparaat. Omdat de pinbezetting kan verschillen, is kleur alleen onvoldoende om de aansluiting vast te stellen. Laat aders veilig identificeren als hun functie onduidelijk is.

Wat gebeurt er als de pinbezetting niet klopt?

Een verkeerde pinbezetting kan ervoor zorgen dat de kookplaat niet goed werkt of beschadigd raakt. Ook kan een foutieve aansluiting een elektrisch veiligheidsrisico opleveren. Schakel de kookplaat daarom niet in om de aansluiting uit te proberen. Houd de betreffende groepen uitgeschakeld en laat de bedrading controleren voordat je het apparaat aansluit.

Wat is het verschil tussen 2 groepen en 3 fase bij Perilex?

Een kookgroep bestaat uit twee gekoppelde groepen van 230 volt; een krachtgroep heeft drie fasen. Bij een 3-fase Perilex-aansluiting staat 400 V tussen twee fasen en 230 V tussen een fase en de nul. Die aansluitingen leveren dus niet hetzelfde. Kijk naar de groepen in de meterkast en het schema van jouw kookplaat om het verschil vast te stellen.

Wat is een Perilex-stekker en waarvoor wordt die gebruikt?

Een Perilex-stekker hoort bij een stekkersysteem met vijf polen, dat wordt gebruikt voor elektrische apparaten met een hoger vermogen, waaronder kookplaten. Perilex kan zijn aangesloten op een kookgroep of op krachtstroom. De vorm van de stekker vertelt niet welke aansluiting aanwezig is. Controleer daarom welke aansluiting het apparaat en de installatie vereisen.

Welke draden en aansluitingen heeft een Perilex-stekker?

Een Perilex-kabel heeft vijf aders. Afhankelijk van de installatie kunnen die functies hebben voor aarde, nul en één of meer fasen. Bij een kookgroep van 2x230V wordt de aansluiting uitgevoerd met twee nuldraden; bij een echte 3-faseaansluiting zijn drie fasen beschikbaar. De precieze pinbezetting moet overeenkomen met het schema en de wandcontactdoos.
